Шта је склоп ПЦБ-а за површинску монтажу и зашто је то важно?

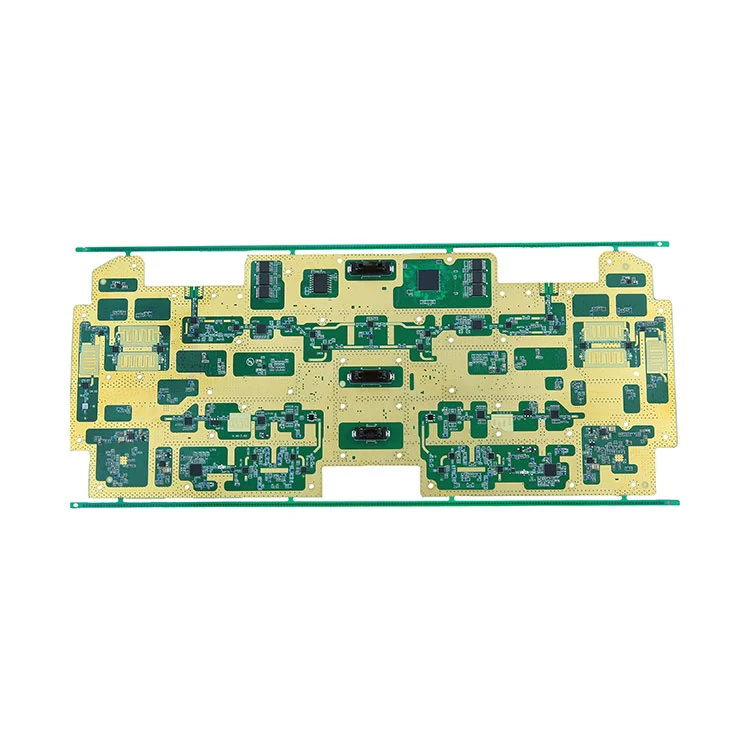

Шта је ПЦБ склоп за површинску монтажу?

Монтажа ПЦБ-а за површинску монтажу се односи на процес електронског састављања где се компоненте монтирају директно на површину штампане плоче (ПЦБ) уместо да се убацују кроз рупе. Овај процес се ослања на технологију за површинску монтажу (СМТ) и уређаје за монтажу на површину (СМД), који омогућавају већу густину компоненти и смањене трошкове производње. СМТ је постао свеприсутан у електронској индустрији због своје ефикасности, скалабилности и предности у погледу перформанси.

Како се технологија површинске монтаже разликује од монтаже кроз рупу?

Примарни контраст између технологије површинске монтаже (СМТ) и технологије кроз рупу (ТХТ) лежи у томе како су електричне компоненте причвршћене на штампану плочу:

Зашто користити ПЦБ склоп за површинску монтажу?

• Већа густина компоненти:СМТ омогућава више делова на мањим плочама.
• Смањени трошкови производње:Аутоматизација смањује трошкове рада и грешке у поновљивости.
• Побољшане електричне перформансе:СМТ смањује дужину електроде, побољшавајући квалитет сигнала.
• Бржи производни циклуси:Аутоматизовани процеси преузимања и постављања и преливања убрзавају производњу.
• Флексибилност дизајна:Обе површине плоче се могу попунити.

Које компоненте се обично користе у монтажи ПЦБ-а за површинску монтажу?

СМТ укључује многе типове компоненти. Ево најчешћих:

Који су кључни кораци процеса у монтажи за површинску монтажу?

1. Штампање шаблона:Лемна паста се наноси на ПЦБ јастучиће помоћу шаблона.
2. Изаберите и поставите:Машине постављају СМД-ове прецизно на пасту за лемљење.
3. Рефлов лемљење:ПЦБ пролази кроз пећ за рефлов да би се отопила паста за лемљење.
4. Инспекција и контрола квалитета:АОИ, рендгенске и оптичке провере потврђују тачност склапања.
5. Завршно тестирање:Функционални тестови потврђују перформансе.

Како се носити са заједничким скупштинским изазовима?

СМТ монтажа може се суочити са неколико изазова, као што су постављање надгробних споменика, премошћивање лемљења и отворена кола. Најбоље праксе укључују:

• Оптимизујте распоред ПЦБ-а:Одговарајући дизајн јастучића и размак за смањење проблема са лемљењем.
• Туне Рефлов профил:Прилагођени температурни профили за конзистентне лемне спојеве.
• Користите висококвалитетне материјале:Поуздана паста за лемљење и компоненте побољшавају конзистенцију.
• Извршите робустан КА:Користите АОИ, рендгенске снимке и ИЦТ да бисте рано открили дефекте.

Који су материјали потребни за СМТ?

Како осигурати квалитет и поузданост склопа за површинску монтажу?

Висококвалитетна монтажа за површинску монтажу захтева ригорозно тестирање и валидацију. Кључне методе укључују:

• Аутоматска оптичка инспекција (АОИ):Открива недостајуће компоненте, проблеме са поларитетом и лемљењем.
• рендгенски преглед:Открива скривене недостатке лемних спојева.
• Тестирање у кругу (ИКТ):Тестира електричне перформансе на нивоу компоненте.
• Функционално тестирање:Верификује понашање пуног кола у реалним условима.

Комбиновани КА обезбеђује да штампане плоче испуњавају стандарде перформанси и поузданости који се очекују у модерној електроници.

Који су будући трендови у монтажи ПЦБ-а за површинску монтажу?

Неколико кључних трендова обликује будућност СМТ:

• минијатуризација:Мањи фактори облика и микро-СМД компоненте.
• Напредна аутоматизација:Повратне информације о процесу у реалном времену које покреће АИ.
• 3Д штампана електроника:Адитивна производња се интегрише са СМТ.
• Паметна инспекција:Машинско учење побољшава откривање кварова.

Ови трендови осигуравају да склоп ПЦБ-а за површинску монтажу настави да се развија, побољшавајући перформансе и смањујући производне циклусе.

Често постављана питања

Шта је ПЦБ склоп за површинску монтажу?

Склоп ПЦБ-а за површинску монтажу се односи на процес монтирања електронских компоненти директно на површину ПЦБ-а помоћу СМТ процеса. Он замењује традиционалну монтажу кроз рупе у већини модерне електронике због своје ефикасности и предности минијатуризације.

Како технологија површинског монтирања побољшава перформансе?

СМТ побољшава перформансе смањењем дужине електроде, што смањује индуктивност и отпор. Ово побољшава интегритет сигнала и омогућава плочама да раде на вишим фреквенцијама са мање шума.

Које индустрије имају највише користи од монтаже на површину?

Индустрије као што су потрошачка електроника, аутомобилска индустрија, медицински уређаји, ваздухопловство и телекомуникације у великој мери се ослањају на СМТ због потребе за компактним, поузданим електронским склоповима високих перформанси.

Који изазови постоје у монтажи за површинску монтажу?

Изазови укључују управљање веома малим компонентама, осигуравање прецизног наношења пасте за лемљење и избегавање дефеката као што су надгробни споменици или мостови за лемљење. Напредни системи контроле процеса и инспекције су неопходни за ублажавање ових проблема.

Зашто је контрола квалитета кључна у СМТ?

Контрола квалитета обезбеђује поузданост и функционалност готових производа. Са компонентама велике густине и аутоматизованом монтажом, дефекти могу брзо довести до кварова на терену. Процеси као што су АОИ и рендгенска инспекција откривају проблеме пре коначног тестирања.
