Неуморни притисак ка мањим, бржим и моћнијим електронским уређајима довео је до значајних иновација у технологији штампаних плоча. ПЦБ-и високе густине међусобног повезивања (ХДИ) постали су основа за данашњу најнапреднију електронику — од паметних телефона и носивих уређаја до сигурносних система у аутомобилима и медицинских имплантата. Испитујемо шта чиниХДИ ПЦБразликује се од конвенционалних плоча, које су кључне технологије укључене и какоФанваиПроизводне могућности компаније подржавају производњу ових сложених, високопоузданих плоча. Истражујемо разматрања дизајна, избор материјала и стандарде квалитета који дефинишу модерну ХДИ производњу.
Штампана плоча је основа скоро сваког електронског уређаја. Како су уређаји постали моћнији и компактнији, захтеви који се постављају пред штампане плоче су драматично порасли. Стандардни ПЦБ са компонентама кроз рупе и ширим траговима више нису довољни за многе модерне примене. Потреба за већом густином компоненти, бржим брзинама сигнала и смањеним факторима облика довела је до усвајања технологије интерконекције високе густине.

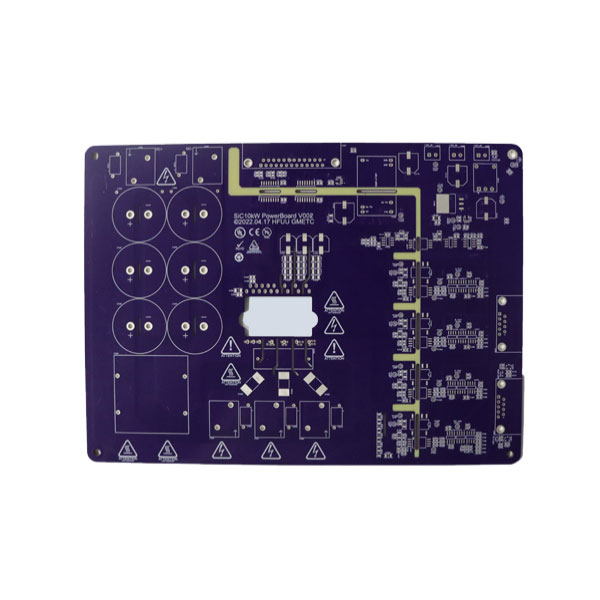

ХДИ ПЦБ постижу већу густину ожичења по јединици површине кроз комбинацију финијих линија и размака, мањих пролаза и веће густине прикључних плоча. Ове плоче омогућавају интеграцију више функционалности у мање просторе—захтев за апликације које се крећу од 5Г комуникационе инфраструктуре до медицинске дијагностичке опреме и напредних система помоћи возачу у возилима.
Фанваи Тецхнологије добављач услуга електронске производње са седиштем у Кини са преко 12 година искуства у производњи, монтажи и тестирању ПЦБ-а. Компанија нуди комплетна решења од распореда и дизајна ПЦБ-а до испоруке готовог производа. Овај чланак пружа објективан поглед на ХДИ ПЦБ технологију, укључене производне процесе и могућности које чине Фанваи партнером за клијенте којима су потребна решења за међусобно повезивање високе густине.
ХДИ ПЦБ се разликују од конвенционалних ПЦБ-а по неколико кључних карактеристика које омогућавају већу густину компоненти и боље електричне перформансе.
ХДИ плоче могу постићи ширине трагова и просторе од чак 2,5 мил (0,0635 мм) или чак мање. Ово омогућава више рутирања у датој области, што омогућава повезивање компоненти са великим бројем пинова као што су БГА (Балл Грид Арраис) без потребе за више слојева или превеликих плоча.
За разлику од традиционалних пролазних отвора који пролазе кроз целу дебљину плоче, микропрепустнице су малог пречника — обично мање од 150 μм — који повезују суседне слојеве. Мања величина омогућава више пролаза у датој области и смањује простор који троши сам пролаз.
Слепи спојеви повезују спољашњи слој са унутрашњим слојем без продора кроз целу плочу. Закопани отвори повезују унутрашње слојеве без достизања спољашњих површина. Ови типови преко омогућавају сложеније међусобне везе без трошења простора на спољним слојевима.
Изолациони слојеви између слојева бакра су тањи код ХДИ плоча, што доприноси смањењу укупне дебљине плоче и побољшаном интегритету сигнала кроз краће путање сигнала.
Ове карактеристике заједно омогућавају значајно смањење величине плоче — понекад и до 60% у поређењу са конвенционалним дизајном — уз одржавање или побољшање електричних перформанси.
Нису све ХДИ плоче једнаке. Сложеност ХДИ дизајна се обично категорише према броју слојева за надоградњу и укљученим преко структура.
| Класа | Структура | Сложеност | Типичне апликације |
| ХДИ класа 1 | 1+Н+1 | Ниско | Основна потрошачка електроника, једноставни уређаји |
| ХДИ класа 2 | 2+Н+2 | Средње | Напредна потрошачка електроника, аутомобилски инфотаинмент |
| ХДИ класа 3 | 3+Н+3 | Високо | Уређаји високих перформанси, 5Г инфраструктура, АИ системи |
| ХДИ класа 4 | 4+Н+4 | Ектремели Хигх | Најсавременије апликације, полупроводничка амбалажа |
"Н" у нотацији структуре представља број слојева језгра. Плоче веће сложености захтевају софистицираније производне процесе и строжу контролу процеса.
Фанваије развио производне могућности да подржи широк спектар захтева за ХДИ ПЦБ. Следећа табела сумира кључне доступне могућности.
| Способност | Ранге |
| Лаиер Цоунт | 1 – 108 слојева |
| Дебљина готове плоче | 0,2 мм – 10,0 мм |
| Максимална величина панела | 610 мм × 1200 мм |
| Дебљина готовог бакра | 0,5 оз – 12 оз |
| Минимална ширина линије/размак | 2,5 мил / 2,5 мил |
| Минимална величина готових рупа | 0,1 мм |
| Максимални однос ширине и висине | 25:1 |
| Толеранција контроле импедансе | ±10% |
Компанија такође нуди низ завршних обрада укључујући ХАСЛ (ЛФ), ЕНИГ (Иммерсион Голд), Иммерсион Тин, Иммерсион Силвер, ОСП и златне прсте, омогућавајући купцима да одаберу одговарајућу завршну обраду за своју специфичну примену и еколошке захтеве.
ХДИ ПЦБ се обично користе у апликацијама где је поузданост критична.Фанваиодржава неколико сертификата квалитета који одражавају њену посвећеност испуњавању међународних стандарда.
• ИСО 9001:2015– Сертификација система менаџмента квалитетом.
• ИАТФ 16949:2016– Стандард управљања квалитетом у аутомобилској индустрији.
• ИСО 13485:2016– Сертификација система управљања квалитетом медицинских уређаја.
Компанија се такође придржава ИПЦ стандарда, укључујући ИПЦ-А-600Г за прихватљивост штампаних плоча и ИПЦ-6012 за спецификацију перформанси крутих ПЦБ-а. ХДИ ПЦБ производња је доступна према стандардима ИПЦ класе 2 и класе 3, при чему класа 3 представља највиши ниво за апликације које су критичне за мисију.
Усклађеност са животном средином укључује УЛ безбедносни сертификат, РоХС усаглашеност за ограничење опасних супстанци и РЕАЦХ хемијску усклађеност.
О: ХДИ ПЦБ-и имају финије ширине трагова (до 2,5 мил), мање отворе (микровија испод 150 μм) и већу густину прикључка. Омогућавају компактнији дизајн са бољим интегритетом сигнала у поређењу са стандардним штампаним плочама.
О: Микрове су спојнице малог пречника, обично мање од 150 μм, које повезују суседне слојеве. Њихова мања величина омогућава већу густину рутирања и смањује простор који троши структура преко.
О: Фанваи може произвести ХДИ ПЦБ са до 108 слојева, у зависности од захтева дизајна и избора материјала.
О: Фанваи поседује ИСО 9001:2015, ИАТФ 16949:2016 и ИСО 13485:2016 сертификате. Компанија се такође придржава ИПЦ стандарда и одржава УЛ, РоХС и РЕАЦХ усаглашеност.
О: Доступне завршне обраде укључују ХАСЛ (ЛФ), ЕНИГ (Иммерсион Голд), Иммерсион Тин, Иммерсион Силвер, ОСП и златне прсте. Избор зависи од захтева апликације за лемљење и услова околине.
ХДИ ПЦБтехнологија је постала неопходна за савремене електронске уређаје који захтевају већу функционалност у мањим факторима облика. Комбинација финијих трагова, микрофилмова и напредних материјала омогућава дизајн који не би био могућ са конвенционалном ПЦБ технологијом.
Фанваи нуди свеобухватан скуп могућности производње ХДИ ПЦБ-а, са бројем слојева до 108, минималном ширином трагова од 2,5 мил и подршком за низ високофреквентних и брзих материјала. Сертификати квалитета компаније — укључујући ИСО 9001, ИАТФ 16949 и ИСО 13485 — одражавају њену посвећеност испуњавању захтева у аутомобилској, медицинској и другим захтевним апликацијама.
Са брзим опцијама израде прототипа и бесплатном ДФМ анализом, Фанваи пружа практичну подршку купцима који развијају нове ХДИ дизајне. Ако тражите поузданог партнера за свој пројекат, позивамо вас даконтактФанваиданас. Технички тим може пружити смернице за дизајн, препоруке материјала и конкурентне цене прилагођене вашим специфичним захтевима. Обратите се преко веб странице компаније или е-поште да бисте започели разговор.
