ФАНВАИ је специјализован за пружање ефикасних и поузданих сервиса Скупштине ПЦБ-а, прецизно прилагођене вашим јединственим захтевима за убрзање успеха вашег производа.
СМТ шаблон, познат и као ПЦБ шаблон, важно је алат у процесу производње СМТ. Његова основна функција је осигурати висококвалитетно лемљење електронских компоненти путем прецизног штампања пасте за лемљење. Без обзира да ли је за масовну производњу или високо прецизну скупштину, СМТ шаблон је увек одиграо важну улогу у побољшању ефикасности производње, смањење трошкова и обезбеђивање квалитета производа. Фанваи Специјализира се у ласерским шаблонима за Скупштину ПЦБ-а, нудећи неуспоредиву прецизност, брзу преокрету и глобалну подршку. Ми инжењер прецизности СМТ шаблони дизајнирани да оптимизирају процесе ваше површинске монтажне технологије (СМТ). Као поуздан партнер за ПЦБА произвођаче широм света, наше ласерске шаблоне осигуравају конзистентно депоновање пасте за лемљење, смањене оштећења и побољшана ефикасност производње.

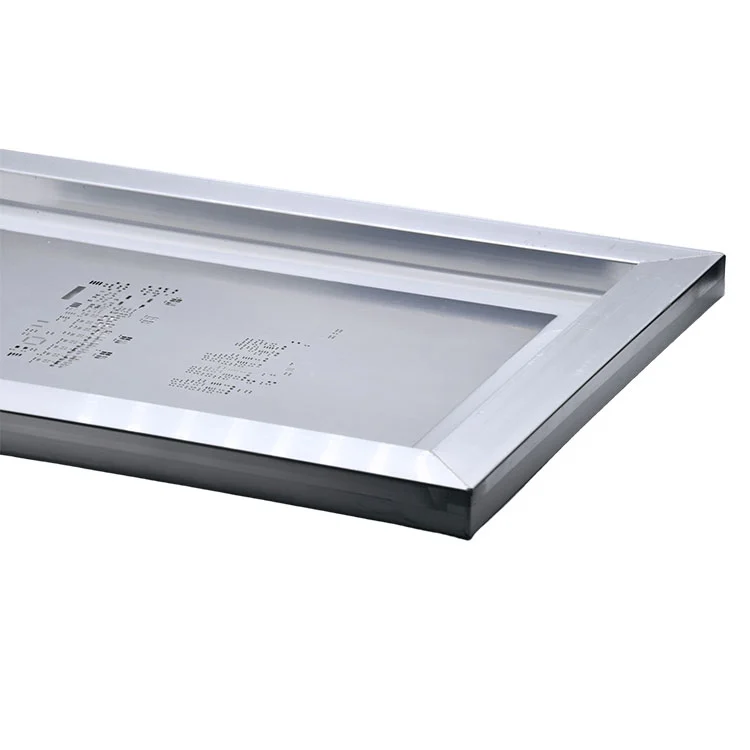

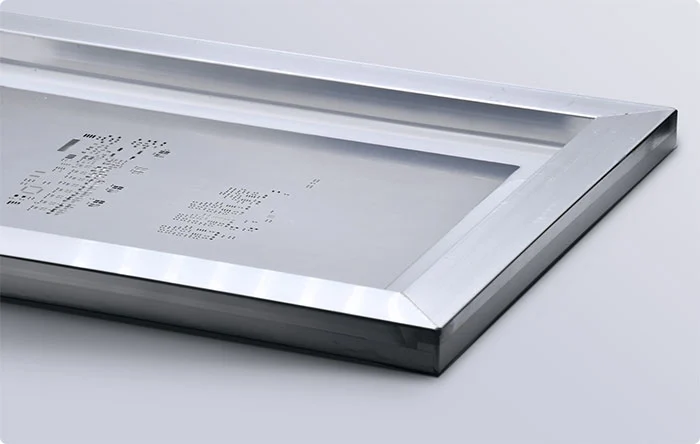

Овај шаблон је стално учвршћен у крутим оквиру, уз помоћ мрежне границе. Ова мрежа мрежа омогућава да се шаблонска фолија чврсто испруже, осигуравајући равну и стабилну површину. Ово уско истезање је постизање штампања високог тачности. У поређењу са фрамилним СМТ шаблонима, погодније је јер нема потребе да сам шаблона не истегнете и то је погодније за траке за производњу високог обима.

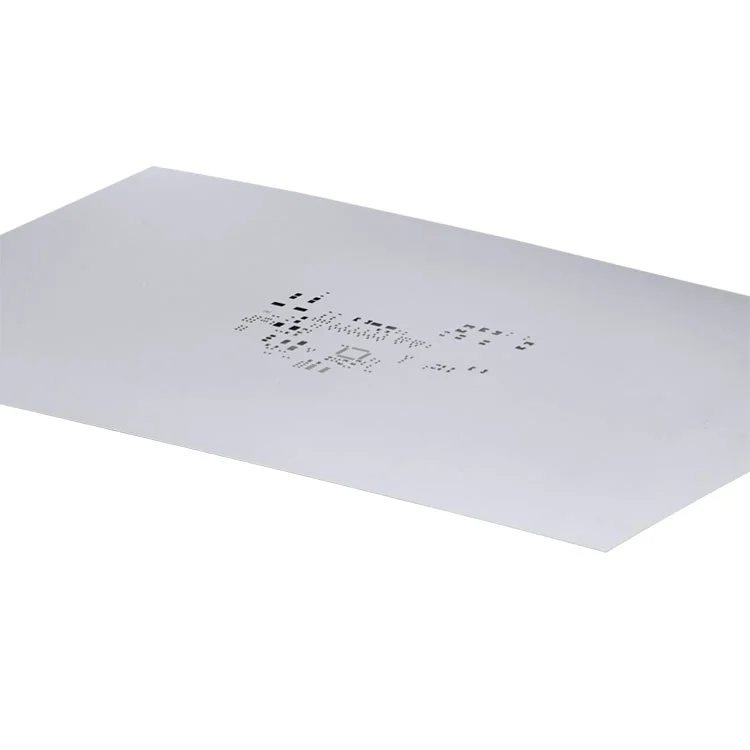

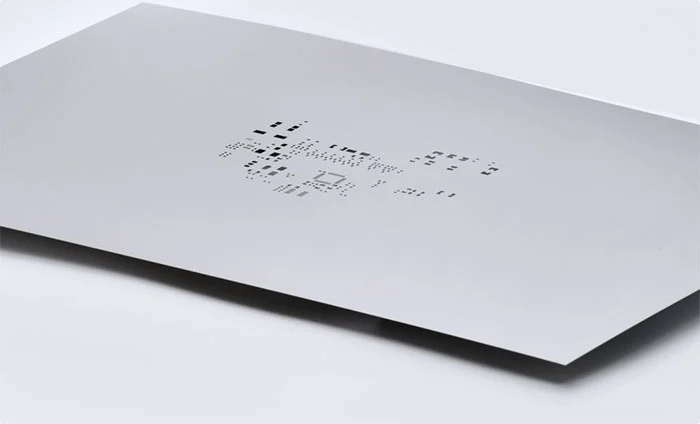

Фрамлесс СМТ шаблоне, познате и као фолије, су 100% ласерско резање листова. Можете их користити са оквирима за вишекратну употребу. У поређењу са уоквиривим шаблонима, нуди економично и еколошко прилагођено решење. Као резултат тога, најбоље је за кратке текове и прототип ПЦБ склоп. Поред тога, можете га користити за руку и машинско лемљење.
Ови шаблони су израђени од ЦАД датотека или гербер датотека и дизајнирани за штампање ручно лемљење. Коришћењем прототипа СМТ шаблона, можете да елиминишете грешке за штампање, избегавајте потребу за ручно лемљење компоненти на плочи са кругом, убрзајте процес склопа ПЦБ.
Наши најсавременији ласерски системи постижу ** ± 0,01 мм тачност **, осигуравајући савршено поравнање са датотекама дизајна ПЦБ (ГЕРБЕР / ОДБ ++). Идеално за компоненте фино нагиб (до 01005) и сложени изглед.
Изаберите између 304/316 нерђајућег челика или електрополираног никла за врхунску издржљивост. Наши шаблони издржљиви 100.000+ циклуса штампања током одржавања дефиниције ивице.
- Величине бленде и облици прилагођени вашем БОМ-у
- Опције оквира: Нано-пресвучени, постављени на тензима или оквири за вишекратну употребу
- раствори стенирања за мешовиту дебљину ПЦБ-а
Прототип шаблоне у 24 сата | Налози за скупно у 3-5 дана
ДХЛ / ФедЕк Достава у 50+ земаља
✔ Широке апликације:СМТ шаблоне се могу користити за скоро све процесе производње ПЦБ-а и нису ограничени на било коју специфичну технику израде.
✔ Висока тачност и конзистенција:СМТ шаблоне осигуравају да је положај јастучића за пасте за лемљење веома тачан и величина отвора бленде је доследна.
✔ Скраћивање времена Скупштине ПЦБ-а:Са СМТ шаблонима, паста за лемљење може се нанети на целокупну ПЦБ у једном кораку, значајно смањујући време монтаже.
| Ласерски шаблон | Шаблоне са ласером нуде високу тачност и погодне су за компоненте фино постављене. |
| Хемијски етцх шаблон | Хемијски етцх шаблон је најисплативији и погодан је за стандардни СМТ производњу. |
| Стенцинт за корак / корак | Стенцинт Степ-Горе-Довн је најбољи избор приликом дизајнирања компоненти које захтевају различите дебљине пасте за лемљење, оптимизирају таложење пасте за лемљење. |
| Електроформирани шаблон | Електроформирани шаблон пружа ултра-велику прецизност и савршен је за апликације за високу поузданост. |
П: Како да изаберем десну дебљину шаблоге?
О: Генерално, 0. 1 мм до 0 2 мм, у зависности од врсте пасте за лемљење, спецификације за дизајн ПЦБ-а и величине компоненте.
П: Шта је животни век СМТ шаблона?
О: Обично, 10, 000 циклуса, али то зависи од тога колико се често користи и колико се добро одржава чишћењем.
П: Можете ли понудити прототипе СМТ шаблоне?
О: Да, можемо. Молимо вас да дате датотеку дизајна ПЦБ за прилагођавање.
