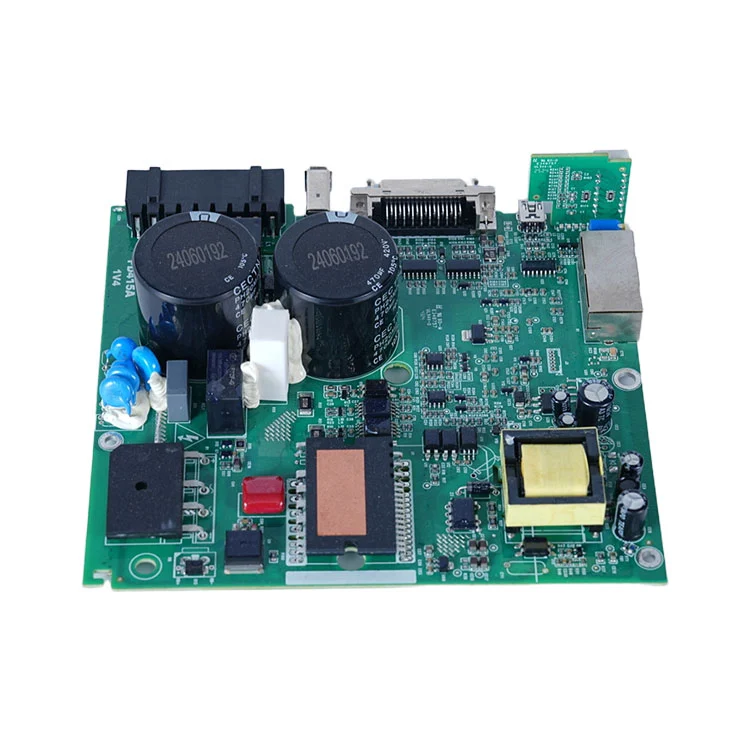

Прототип ПЦБ склопаигра кључну улогу у савременој производњи електронике. Омогућава инжењерима и дизајнерима да тестирају, потврде и оптимизују дизајн кола пре него што се посвете пуној производњи. Састављањем прототипа ПЦБ-а, потенцијалне грешке у дизајну могу се рано идентификовати, обезбеђујући већу поузданост и ниже трошкове производње. У Схензхен Фанваи Тецхнологи Цо., Лтд, специјализовани смо за испоруку висококвалитетних услуга монтаже прототипа ПЦБ-а прилагођених потребама како почетника, тако и основаних компанија.
Прототип ПЦБ склоп обично укључује лемљење електронских компоненти на штампану плочу како би се направио прототип који ради. Овај процес не само да потврђује електричне перформансе дизајна, већ такође пружа опипљив модел за демонстрације производа, тестирање и даљи развој.
Монтажа прототипа ПЦБ-а укључује неколико кључних корака који осигуравају да коначни производ испуњава спецификације дизајна:
Израда ПЦБ-а:Први корак укључује производњу штампане плоче на основу датотеке дизајна (Гербер датотеке). Високо прецизна производња осигурава да распоред плоче одговара предвиђеном колу.
Извор компоненти:Све електронске компоненте, укључујући отпорнике, кондензаторе, ИЦ-ове и конекторе, набављају се у складу са Билл оф Материалс (БОМ).
Процес склапања:Компоненте се монтирају на ПЦБ помоћу технологије површинског монтирања (СМТ) или технологије кроз отвор (ТХТ). У зависности од сложености, могу се користити аутоматизоване машине или технике ручне монтаже.
лемљење:Лемљење обезбеђује компоненте електрични и механички. Рефлов лемљење је уобичајено за СМТ, док се таласно или ручно лемљење користи за ТХТ компоненте.
Инспекција и тестирање:Након склапања, функционално тестирање осигурава да прототип ради исправно. Овај корак може укључивати визуелну инспекцију, аутоматизовану оптичку инспекцију (АОИ) и електрично тестирање.
Овај процес осигурава да склоп прототипа ПЦБ-а не само да функционише како је предвиђено, већ служи и као поуздана референца за масовну производњу.
Професионална монтажа прототипа ПЦБ-а захтева стриктно поштовање техничких спецификација. Испод је табела која резимира типичне параметре:
| Параметар | Опис |
|---|---|
| Величина плоче | Минимум: 10 мм к 10 мм, Максимум: 500 мм к 500 мм |
| Лаиер Цоунт | 1–12 слојева, у зависности од сложености дизајна |
| Типови компоненти | СМТ, ТХТ, мешовити склоп |
| Солдер Маск | Зелена, црвена, плава или прилагођена |
| Завршна обрада | ХАСЛ, ЕНИГ, ОСП или имерсион сребро |
| Прецизност постављања компоненти | ±0,05 мм за СМТ компоненте |
| Тестирање и инспекција | АОИ, рендген, функционално тестирање |
Схензхен Фанваи Тецхнологи Цо., Лтд осигурава да сваки прототип ПЦБ склоп испуњава ове стандарде, пружајући високу поузданост и поновљивост.
Многе компаније се могу запитати зашто је монтажа прототипа неопходна пре пуне производње. Ево главних предности:
Откривање грешке:Рано препознавање недостатака у дизајну спречава скупе грешке у масовној производњи.
Валидација дизајна:Инжењери могу тестирати перформансе у стварним условима.
Временска ефикасност:Брза израда прототипа убрзава циклусе развоја производа.
Исплативо:Откривање и исправљање проблема у фази прототипа је далеко јефтиније од прераде масовно произведених плоча.
У суштини, Прототипе ПЦБ Ассембли смањује ризик, штеди време и обезбеђује бољи квалитет производа.
Висококвалитетна монтажа прототипа ПЦБ-а зависи од комбинације квалификованог инжењеринга, напредне опреме и строге контроле квалитета:
Верификација компоненте:Потврда да сви делови испуњавају спецификације пре монтаже.
Прецизно постављање:Коришћење аутоматизованих машина за преузимање и постављање за прецизно постављање СМТ компоненти.
Контролисано лемљење:Параметри повратног и таласног лемљења се пажљиво прате како би се спречили дефекти.
Темељно тестирање:Функционално тестирање осигурава да састављена плоча испуњава електричне и механичке захтеве.
Схензхен Фанваи Тецхнологи Цо., Лтд користи ове најбоље праксе, гарантујући прототип ПЦБ-а који је спреман за поуздану процену и даљи развој.
П1: Која је разлика између прототипа ПЦБ склопа и производног склопа ПЦБ-а?
А1:Прототип ПЦБ склоп је дизајниран за тестирање и валидацију. Обично укључује мале количине и може захтевати ручну монтажу за сложене компоненте. Производни склоп ПЦБ-а се фокусира на производњу великих размера са оптимизованим процесима за брзину и економичност.
П2: Колико времена је потребно да се заврши монтажа прототипа ПЦБ-а?
А2:Време обраде зависи од сложености плоче и доступности компоненти. Обично се креће од 5 до 15 радних дана. Схензхен Фанваи Тецхнологи Цо., Лтд пружа убрзане услуге за хитне пројекте.
П3: Могу ли да тестирам свој дизајн током фазе склапања прототипа ПЦБ-а?
А2:Да, функционално тестирање је стандардни део склапања прототипа. Ово омогућава дизајнерима да верификују кола, тестирају интеграцију софтвера и оптимизују перформансе дизајна пре него што пређу на масовну производњу.
Монтажа прототипа ПЦБ-а је неопходна у више сектора:
Потрошачка електроника:Брза итерација за паметне телефоне, носиве уређаје и паметне кућне уређаје.
Аутомобилска електроника:Тестирање контролних модула, сензора и дисплеј јединица.
Медицински уређаји:Обезбеђивање безбедности и поузданости опреме за дијагностику и надзор.
Индустријска аутоматизација:Валидација контролних кола и ИоТ уређаја.
Схензхен Фанваи Тецхнологи Цо., Лтд опслужује клијенте широм ових индустрија, пружајући прилагођена решења која испуњавају специфичне захтеве пројекта.
Склапање прототипа ПЦБ-а је критичан корак у претварању иновативних идеја у функционалне електронске производе. Коришћењем професионалних услуга монтаже, компаније могу да минимизирају грешке, оптимизују перформансе и убрзају своје циклусе развоја производа.Схензхен Фанваи Тецхнологи Цо., Лтднуди стручне услуге монтаже прототипа ПЦБ-а са фокусом на квалитет, прецизност и поузданост. За предузећа која желе да трансформишу своје електронске дизајне у потпуно функционалне прототипове,контактирањеСхензхен Фанваи Тецхнологи Цо., Лтд је први корак ка успеху.
