АнСМТ Стенцилје једна од најкритичнијих, али често потцењених компоненти у савременој производњи електронике. Он директно одређује тачност наношења пасте за лемљење, поравнање компоненти и укупан принос ПЦБ склопа. Овај свеобухватни водич истражује шта је СМТ шаблон, како функционише, различите врсте и материјале који су доступни и зашто игра одлучујућу улогу у постизању производње технологије за површинску монтажу високе поузданости (СМТ).

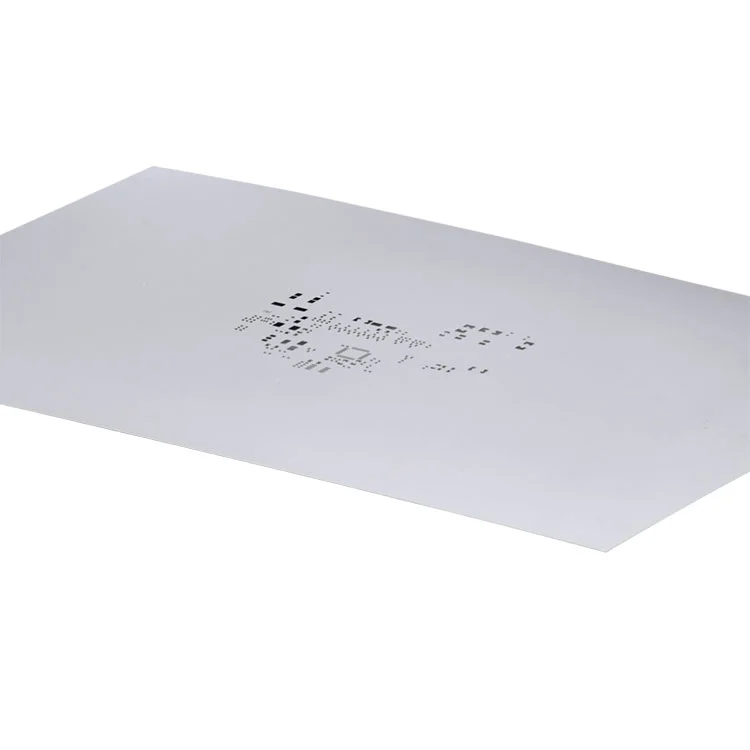

СМТ шаблона је прецизно израђен метални лим који се користи у фази штампања пасте за лемљење у монтажи технологије површинске монтаже. Садржи ласерски исечене отворе који тачно одговарају плочицама за лемљење на штампаној плочи (ПЦБ). Током производње, паста за лемљење се наноси преко површине шаблона, омогућавајући контролисаним количинама пасте да прође кроз сваки отвор и одложи се на ПЦБ јастучиће.
Тачност овог процеса директно утиче на интегритет лемног споја, тачност постављања компоненти и дугорочну поузданост производа. За произвођаче као нпрСхензхен Фанваи Тецхнологи Цо., Лтд, СМТ шаблоне нису потрошни материјал већ прецизни алат који дефинише стабилност процеса.
Процес штампања пасте за лемљење одговоран је за више од 60% СМТ дефеката када није правилно контролисан. Оптимизована СМТ шаблона обезбеђује:
Без добро дизајниране СМТ шаблоне, чак ни најнапредније машине за увлачење и постављање не могу да компензују нетачности штампања.
СМТ шаблоне су класификоване на основу структуре, начина монтаже и сценарија примене. Најчешће категорије укључују:
Избор материјала директно утиче на век трајања шаблона, конзистентност штампања и ефикасност чишћења. Најраспрострањенији материјал је нерђајући челик због своје издржљивости и глаткоће површине.
| Материјал | Предности | Типичан случај употребе |
|---|---|---|
| нерђајући челик | Висока издржљивост, глатки зидови отвора | Масовна производња |
| Никл | Одличне перформансе ослобађања | Компоненте финог тона |
| Месинг | Нижи трошак | Краткотрајна употреба |
Дизајн шаблона је баланс између контроле запремине лемљења и ефикасности ослобађања пасте. Кључни фактори дизајна укључују:
Напредни произвођачи волеСхензхен Фанваи Тецхнологи Цо., Лтдследите ИПЦ смернице како бисте осигурали оптималну ефикасност преноса пасте и дугорочну поновљивост процеса.
| Тип шаблона | Прецизност | Цост | Рецоммендед Волуме |
|---|---|---|---|
| Урамљена | Врло високо | Средње | Производња великог обима |
| Без оквира | Високо | Ниско | Производња средњег обима |
| Прототип | Средње | Веома ниска | Тестирање малог обима |
СМТ шаблоне се широко користе у индустријама укључујући потрошачку електронику, аутомобилску електронику, медицинске уређаје, индустријске системе управљања и телекомуникације. Свака апликација која захтева прецизно наношење пасте за лемљење ослања се на правилно пројектовану СМТ шаблону.
Из ЕЕАТ перспективе, СМТ шаблони показују:
За шта се користи СМТ шаблон?
СМТ шаблон се користи за прецизно наношење пасте за лемљење на ПЦБ јастучиће пре постављања компоненти, обезбеђујући поуздане лемне спојеве.
Зашто је важна дебљина СМТ шаблона?
Дебљина шаблона контролише запремину лемљења; нетачна дебљина може узроковати недовољно лемљење или дефекте премошћавања.
Који тип СМТ шаблона је најбољи за масовну производњу?
Урамљене СМТ шаблоне су најбоље за масовну производњу због своје стабилности и поновљивости.
Колико често треба заменити СМТ шаблон?
Замена зависи од употребе, учесталости чишћења и квалитета материјала, али висококвалитетне шаблоне могу да трају десетине хиљада циклуса.
Који стандарди воде дизајн СМТ шаблона?
ИПЦ-7525 и ИПЦ-А-610 су широко признати стандарди који воде дизајн шаблона и примену пасте за лемљење.
Ако тражите високо прецизна СМТ Стенцил решења подржана стручношћу у производњи и строгом контролом квалитета,Схензхен Фанваи Тецхнологи Цо., Лтд је спреман да подржи ваше производне циљеве.Контактнасданас да разговарамо о томе како наша СМТ Стенцил решења могу да побољшају ваш принос и дугорочну поузданост.
