Шта је ФР4 ПЦБ и зашто је важан у електроници?

Овај чланак објашњава значење ФР4 ПЦБ-а, његове особине, производне процесе, предности, ограничења, примене у стварном свету и поређења са алтернативним ПЦБ материјалима. Пружа практичан увид за инжењере, хобисте, купце и ентузијасте технологије. Такође ћете пронаћи детаљан одељак са честим питањима који одговара на уобичајена питања у вези са ФР4 ПЦБ-има.

📑 Садржај

• Шта је ФР4 ПЦБ?
• Како се прави ФР4 ПЦБ?
• Зашто одабрати ФР4 материјал за ПЦБ?
• Која својства ФР4 су најважнија?
• Које су уобичајене ФР4 ПЦБ апликације?
• Како се ФР4 пореди са другим ПЦБ материјалима?
• Често постављана питања

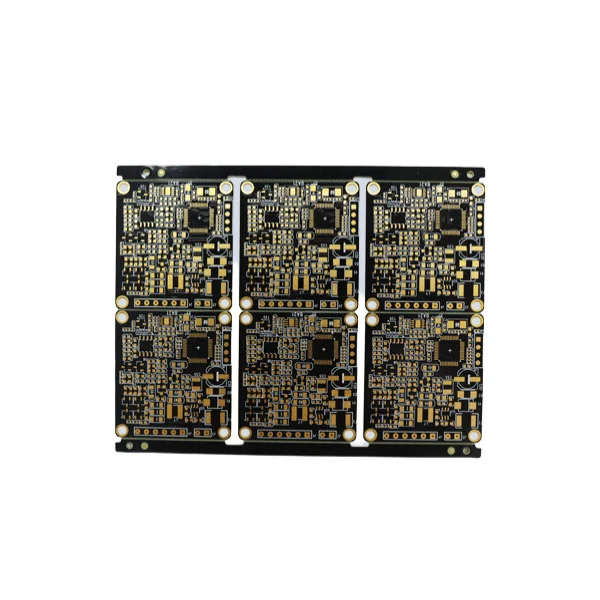

❓ Шта је ФР4 ПЦБ?

АнФР4 ПЦБодноси се на штампану плочу која користиФР4као основни материјал. ФР4 је скраћеница за „Фламе Ретардант 4“, што је ознака степена која се додељује епоксидном ламинатном материјалу ојачаном стакленим влакнима. То је де фацто стандардни супстрат који се користи у већини електронике због своје јаке механичке чврстоће, одличне електричне изолације и капацитета за рад у широком температурном опсегу.

Термин „ПЦБ“ означава платформу која повезује електронске компоненте преко угравираних бакарних кола и обложених рупа. У комбинацији са ФР4, формира издржљиву и поуздану плочу погодну за све, од јефтине потрошачке електронике до индустријских контролних система.

❓ Како се прави ФР4 ПЦБ?

Производња ФР4 ПЦБ-а укључује неколико прецизних корака како би се осигурала конзистентност и квалитет. Основни елементи укључују бакарну фолију, ФР4 ламинатне плоче и низ процеса који претварају сировине у функционалне плоче.

📍 Процес производње корак по корак

1. Припрема материјала:ФР4 ламинатне плоче се секу на величину и чисте.
2. Бакарна ламинација:Бакарни слојеви су везани за ФР4 језгро под топлотом и притиском.
3. Фотогравирање:Наноси се фотоосетљива маска и излаже УВ светлу да би се дефинисали трагови бакра.
4. Гравирање:Нежељени бакар се уклања помоћу хемијских нагризајућих материја, остављајући прецизне шеме кола.
5. бушење:ЦНЦ машине буше рупе за отворе и каблове компоненти.
6. Платинг:Зидови рупа су обложени бакром за електрично повезивање слојева.
7. Маска за лемљење и сито:Примењују се заштитни премази и идентификационе ознаке.
8. Тестирање и инспекција:Готове плоче се подвргавају електричном тестирању како би се откриле грешке и осигурале перформансе.

❓ Зашто одабрати ФР4 материјал за ПЦБ?

Одабир ФР4 материјала за израду ПЦБ-а нуди низ предности које га чине идеалним за многе апликације. Његове уравнотежене перформансе, економичност и разноврсност доприносе његовом широком усвајању.

🤔 Кључне предности ФР4

• Висока чврстоћа:Одлична механичка стабилност за статичка и динамичка оптерећења.
• Добра изолација:Ниска диелектрична константа и тангента губитка смањују изобличење сигнала.
• Отпорно на пламен:У складу са сигурносним стандардима због својстава самогашења.
• Температурна толеранција:Добро ради у широком температурном опсегу (обично до ~130°Ц).
• Исплативост:Конкурентне цене у поређењу са напредним композитима.

❓ Која својства ФР4 су најважнија при пројектовању ПЦБ-а?

Приликом одабира материјала за дизајн ПЦБ-а, инжењери процењују неколико кључних особина које утичу на перформансе и поузданост. ФР4 показује повољне карактеристике по многим критеријумима.

❓ Које су уобичајене ФР4 ПЦБ апликације?

ФР4 ПЦБ-и су свеприсутни због своје свестраности и поузданости. Испод је преглед апликација у којима ФР4 ради изузетно добро.

🌍 Типични случајеви употребе

• Потрошачка електроника:Паметни телефони, таблети, кућни апарати.
• Индустријска контрола:ПЛЦ-ови, контролери покрета, напајања.
• Аутомобилска електроника:Командне табле, сензори, инфотаинмент системи.
• Комуникациони уређаји:Рутери, РФ модули, мрежна опрема.
• Медицински уређаји:Дијагностичке машине, контролери опреме.

❓ Како се ФР4 пореди са другим ПЦБ материјалима?

Инжењери често бирају између ФР4 и алтернативних материјала као што су полиимид, Рогерс или супстрати са металним језгром. Сваки материјал нуди јединствене предности прилагођене специфичним потребама.

❓ Често постављана питања (ФАК)

П:Шта значи „ФР4“ у ПЦБ-у?

О:ФР4 је скраћеница од „Фламе Ретардант 4“, што означава епоксидни ламинат ојачан стаклом који је отпоран на ватру и пружа структурну чврстоћу за ПЦБ.

П:Зашто се ФР4 тако широко користи у индустрији ПЦБ-а?

О:ФР4 комбинује механичку снагу, електричну изолацију, топлотну отпорност и економичност, што га чини погодним за широк спектар електронских апликација.

П:Може ли се ФР4 користити у високофреквентним РФ апликацијама?

О:Док се ФР4 користи у нискофреквентним колима, високофреквентна РФ кола често захтевају материјале попут Рогерса који имају мање диелектричне губитке за бољи интегритет сигнала.

П:Како влажност утиче на ФР4 ПЦБ?

О:ФР4 има добру отпорност на влагу, али дуготрајно излагање високој влажности и даље може утицати на перформансе. Заштитни премази и конформни слојеви помажу да се ово ублажи.

П:Да ли је ФР4 погодан за аутомобилску електронику?

О:Да, ФР4 се широко користи у аутомобилској електроници због своје термичке стабилности и издржљивости, мада се за екстремна окружења могу изабрати специфичне варијанте на високим температурама.

📌 Завршне мисли

РазумевањеФР4 ПЦБје од суштинског значаја за све који раде са или уче о електронском дизајну и производњи. Његове уравнотежене карактеристике чине га основним материјалом за безброј уређаја широм света. Било да процењујете материјале за нови пројекат или бирате добављача, ФР4 остаје поуздан избор.

За висококвалитетну производњу ФР4 ПЦБ-а прилагођену вашим спецификацијама, размислите о партнерству саСхензхен Фанваи Тецхнологи Цо., Лтд— поуздани добављач решења за производњу прецизних штампаних плоча.Контактнас.
