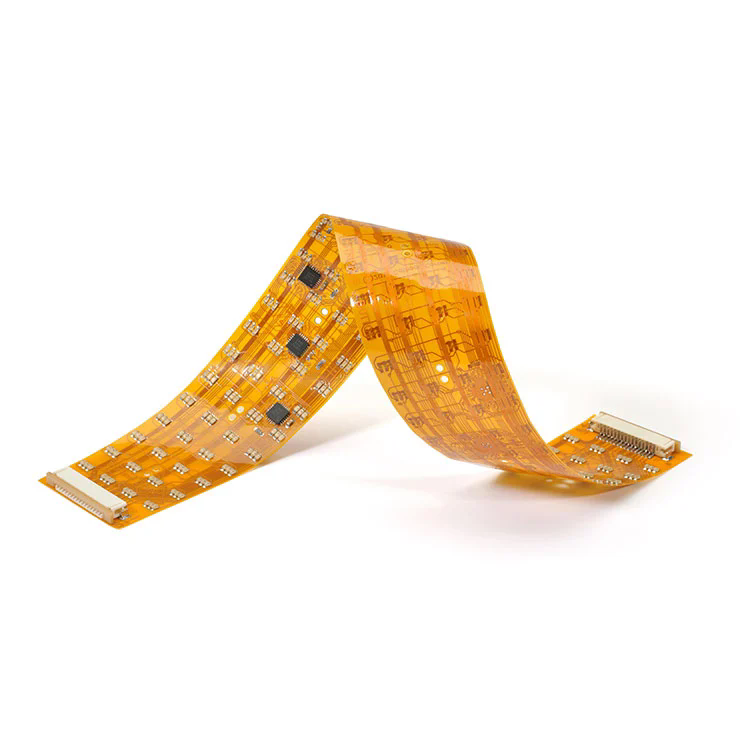

Флексибилне штампане плоче(ФПЦ ПЦБ) су иновација која је преобликовала структуру модерне електронике омогућавајући флексибилне, лагане везе са кругом велике густине. За разлику од традиционалних чврстих ПЦБ-ова, ФПЦ ПЦБС израђују се од флексибилних базних материјала као што су полиимид (ПИ) или полиестер (ПЕТ), који се може савити, преклопити или увијати без разбијања круга. Ова јединствена карактеристика омогућава дизајнерима да постигну мање, разређене и динамичније структуре производа.
ФПЦ ПЦБС се широко користи у носивим уређајима, медицинским инструментима, аутомобилским системима, паметним телефонима и системима индустријске контроле. Њихова флексибилност и врхунске перформансе чине их критичним фондацијом за еволуцију компактног и вишенамељног електронике.
Кључне карактеристике ФПЦ ПЦБ-а укључују:
Лагана и танка: дебљина може бити нижа од 0,1 мм, што га чини погодним за минијатуризоване електронске уређаје.
Висока поузданост: Флексибилни бакарни кругови смањују грешке ожичења и побољшавају укупни интегритет сигнала.
Отпорност топлоте и хемикалија: Полиимидна супстрат осигурава стабилне перформансе у оштрим окружењима.
Одлична динамичка способност савијања: погодно за уређаје са покретним или склопивим деловима.
У суштини, ФПЦ ПЦБ омогућава савршен спој функционалности, издржљивости и флексибилности, подржавајући слободу дизајна која захтева следећу генерацију електронских иновација.
Принцип рада ФПЦ ПЦБ лежи у својој слојеној структури, што омогућава проводљиве трагове бакра да се штампају на флексибилном изолационом филму. Структура се углавном састоји од:
Базни материјал (подлоге): полиимид (ПИ) или ПЕТ филм који пружа механичку флексибилност и изолацију.
Лепљиви слој: Обвезнице бакрене фолије до подлоге (може бити љепило или најлепше тип мање).
Бакарна фолија: Проводни слој за текући пренос.
Комори: штити круг од оштећења животне средине и пружа изолацију.
Слој арматуре (необавезно): јача прикључке или монтажне тачке.
Испод је детаљна табела која резимира кључна техничка спецификација која се обично користе у професионалном ФПЦ производњи ПЦБ-а:
| Параметар | Спецификација | Опис |
|---|---|---|
| Основни материјал | Полиимид (ПИ) / ПЕТ | Флексибилан материјал са подлозима отпоран на топлоту |
| Дебљина бакра | 1/3 оз - 3 оз | Одређује капацитет за превоз струје |
| Бројање слојева | 1 - 6 слоја | Зависи од сложености круга |
| Минимална ширина линије / размак | 0,05 мм / 0,05 мм | Дефинише прецизност густине круга |
| Површинска завршна обрада | Ениг, Осп, хасл, урањање сребро | Осигурава заштиту од лема и корозије |
| Радијус савијања | ≥0.5мм | Означава флексибилност и трајност током савијања |
| Радна температура | -40 ° Ц до + 150 ° Ц | Погодно за окружење високих температура |
| Маска за лемљење | Жута, црна, зелена, транспарентна | Пружа естетски и заштитнички премаз |
| Контрола импеданције | ± 10% | Одржава стабилност преноса сигнала |
Ови технички параметри директно утичу на електричне перформансе, механичку трајност и ефикасност интеграције производа ФПЦ ПЦБ-а. Исправна комбинација материјала и дизајна осигурава стабилан пренос сигнала чак и у екстремним механичким условима.
Када разматра ПЦБ дизајн за савремене електронске уређаје, ФПЦ ПЦБ нуди неуспоредиве свестраност и поузданост у поређењу са крутим даским одборима. Разлози за његову растућу популарност заснивају се на три главна инжењерска предности:
ФПЦ ПЦБС омогућавају инжењерима да креирају тродимензионалне интерконекције савијањем и склопивом одбором да одговарају сложеним геометријама уређаја. Ова функција значајно смањује захтеве простора и омогућава дизајн разређивача, лакше и више ергономских уређаја - суштински у паметним телефонима, камерама и медицинским носивима.
Са мање зглобова и конектора за лемљење, ФПЦ ПЦБ-ови смањују ризик од лабавих веза и мешање сигнала. Врло су отпорни на вибрације, чинећи их идеалним за аутомобиле и ваздухопловне апликације у којима су конзистентне перформансе пресудне.
Уједначеност бакарних трагова и дизајна контролисаног импеданса помаже у одржавању интегритета сигнала на високим фреквенцијама. Ово је посебно од виталног значаја у комуникацијским системима велике брзине, модуле и напредним сензорима.
Поједностављује монтажу и смањује грешке у ожичењу.
Нуди одлична перформансама за дисипацију топлоте.
Омогућава лагане и минијатурисане електронске склопове.
Подржава аутоматизовану производњу високим брзинама приноса.
Потрошачка електроника: паметни телефони, таблете, склопиви дисплеји, фотоапарати.
Медицинска опрема: пејсмејкери, дијагностички системи за обраду слика, биосенсори.
Аутомобилска електроника: инструмент плоче, ЛЕД осветљење, системи ваздушних јастука.
Индустријска аутоматизација: Контролни панели, роботске руке и паметне сензоре.
Интегрисањем ових могућности, ФПЦ ПЦБС нису само технолошка компонента, већ стратешки дизајнерска предност која дефинише иновације и конкурентност производа у данашњој производњи електронике.
Одабир правог добављача ФПЦ ПЦБ је од суштинског значаја за постизање стабилних перформанси производа и дугорочне поузданости. Када процењујете произвођача, размислите следећи аспекти:
Осигурајте да је произвођач опремљен напредним машинама за бушење ласерских бушења, прецизним системима за стругање и аутоматском оптичком инспекцијом (АОИ) да би се одржала тачност и доследност димензије.
Врхунски ФПЦ ПЦБ-ови зависе од сертификованих материјала као што су Дупонт ™ или Панасониц ™ полиимидни филмови, у комбинацији са хигх-чистоћим бакарским фолијама. Строги процеси контроле квалитета попут ИПЦ класе 3 усаглашености и ИСО 9001 сертификат су показатељи производне поузданости.
Професионални добављач треба да понуди потпуну техничку подршку - од дизајна распореда раног степена на импедансу симулацију, прототипирање и масовну производњу - обезбеђујући да коначни производ испуњава и услове и трошкове.
Поуздани ФПЦ ПЦБ подвргнути више процеси испитивања, укључујући:
Електрично испитивање (е-тест) за отварање / кратко детекција.
Савијање и флексибилни тестови за потврђивање механичке издржљивости.
Термички шок и старење тестова за издржљивост на животну средину.
Микроскопска инспекција за униформност у траговима и квалитет лепљења.
Одабиром искусног и сертификованог добављача можете значајно смањити производне ризике, побољшати поузданост и оптимизирати временски на тржиште.
К1: Која је разлика између ФПЦ ПЦБ и круте ПЦБ?
А1: Главна разлика лежи у флексибилности и структури. ФПЦ ПЦБС Користите флексибилне материјале као што је полиимид који омогућавају савијање и пресаглашавање, док се крути ПЦБ направе од чврстих ФР-4 подлога. ФПЦ ПЦБС идеалан су за компактне или покретне уређаје, док се крути ПЦБ користи за статичке и велике структуре.
К2: Да ли ФПЦ ПЦБ-у може да поднесе високе тренутне апликације?
А2: Да, са правим дебљином бакра и топлотно управљање, ФПЦ ПЦБ-ови могу ефикасно да се баве високом струјом. Вишеслојни ФПЦ са ојачаним бакрама могу одржати тешка оптерећења у аутомобилским, модулима за напајање и системе индустријске контроле.
У доба у којој флексибилност, поузданост и прецизност дефинише технолошко напредовање, ФПЦ ПЦБ игра незамјењиву улогу у укључивању нове генерације електронских уређаја. Њихова способност да се комбинују лагану структуру, перформансе велике брзине и прилагодљивост дизајна чини их камен темељац иновација у разноликим индустријама - од потрошачке електронике до медицинске технологије и шире.
