У брзој темпом производњи електронике, где су компактни дизајн, лагане структуре и супериорне перформансе су од суштинског значаја,Крути Флек ПЦБСпојавили су се као једно од најиновативнијих решења. Комбиновање трајности крутих плоча са свестраност флексибилних кола, крути флекс ПЦБс преобликовање како инжењери дизем све од потрошачке електронике до ваздухопловних система. У овом чланку ћемо заронити дубоко у оно што су крути Флек ПЦБ-ови, како раде, зашто постају све популарнији и како их њихови јединствени параметри чине оптималним избором за апликације за високу потражњу.

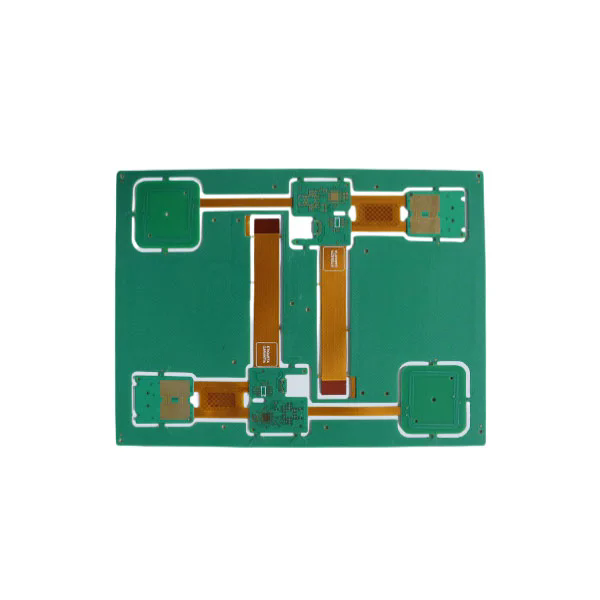

Крути Флек ПЦБ је хибридна штампана кружна плоча која интегрише и круте и флексибилне подлоге у један, бешавни дизајн. За разлику од традиционалних чврстих ПЦБ-а, који се састоје у потпуности од укочених ФР4 или сличних материјала, или чисто флексибилним круговима који користе полиимидне филмове, крути Флек ПЦБ комбинују обе технологије како би максимизирали слободу перформанси и дизајнера.
У њеном језгру, крути одељак подржава компоненте које захтевају механичку стабилност, као што су конектори, микроконтролери или интегрисани кругови, док флексибилан одељак омогућава да се Флексибилан одељак одобри, преклопи или преокрене како би се уклопио у компактне кућишта. Ово чини чврсти Флек ПЦБ-у Идеално за апликације у којима је простор ограничен, али велика поузданост је пресудна.
Интегритет сигнала: Краће интерконекције између крутих и флексибилних слојева минимизира губитак сигнала и побољшати пренос података велике брзине.
Механичка свестраност: Флексибилан одељак омогућава пресавијање, што смањује укупну величину уређаја и елиминише гломазно ожичење.
Побољшање поузданости: Интегрисање флексибилних и крутих делова у један ПЦБ минимизира спојеве и конекторе за лемљење, који су уобичајени бодови неуспеха.
Ова мешавина перформанси и флексибилности дизајна учинила је крути флекс ПЦБ-у све виталније у индустријама попут медицинских средстава, војне електронике, аутомобилске системе и потрошачке гадгете.
Произвођачи електронике често се суочавају са критичном одлуком приликом одабира ПЦБ типова: уколико користе традиционалну чврсту ПЦБ, флексибилну ПЦБ или чврсту Флек ПЦБ? Ево кључних разлога због којих крути флекс ПЦБ-а постају пожељан избор за напредне дизајне.
| Значајка | Крути ПЦБ | Флексибилна ПЦБ | Крути Флек ПЦБ |
|---|---|---|---|
| Коришћење простора | Ограничен | Одличан | Одличан |
| Механичка трајност | Високо | Умерен | Високо |
| Флексибилност дизајна | Низак | Високо | Високо |
| Интегритет сигнала | Умерен | Умерен | Одличан |
| Сложеност монтаже | Високи (више конектора) | Високо | Низак |
| Поузданост | Добри | Умерен | Одличан |
Крути Флек ПЦБС нуде најбоље из оба света комбинујући робусност крутих ПЦБ-а са прилагодљивошћу флексибилних кола. То резултира:
Компактни дизајни: Есенцијално за паметне телефоне, носиве и иОТ уређаје.
Смањена тежина: критична за ваздухопловство, беспилотне мерине и аутомобиле.
Мање тачака повезивања: смањује потенцијалне тачке квара и побољшава животни век производа.
Побољшане перформансе: одржава врхунског преноса сигнала чак и у високофреквентним апликацијама.
Медицински уређаји: пејсмејкери, системи за обраду слике и хируршки алати.
Ваздухопловство и одбрана: Авионицс, радарски системи и електроника војне разреде.
Аутомобили: Напредни системи за помоћ возача (АДАС), Инфотаинмент Системи и ЕВ управљање батеријама.
Потрошачка електроника: паметни телефони, таблете, камере и играчке конзоле.
Омогућавањем минијатуризације задржавајући структурни интегритет, крути Флек ПЦБ постали су неопходна компонента у електроничким уређајима за следећу генерацију.
Приликом одабира круте Флек ПЦБ добављача, разумевање техничких параметара је пресудно. Висококвалитетна производња осигурава трајност, перформансе и поштовање строгих индустријских стандарда. Испод је резиме кључних спецификација производа које дефинишу врхунски крути Флек ПЦБ:
| Параметар | Спецификација |
|---|---|
| Материјал | ФР4, полиимид, кућни љубимац |
| Бројање слојева | 2 до 20+ слојева |
| Дебљина бакра | 0,5 оз до 4 оз |
| Мин. Ширина / размакнице линије | 0,075 мм / 0,075 мм |
| Величина рупе | Мин. 0,1 мм |
| Флек савијајући радијус | Само 0,5 мм |
| Површинска завршна обрада | Ениг, ХаСЛ, ОСП, урањање сребро, злато оплате |
| Радна температура | -40 ° Ц до + 150 ° Ц |
| Контрола импеданције | ± 10% |
| Сертификати | РОХС, УЛ, ИСО9001, ИПЦ-6013 |
Ове спецификације осигуравају да ПЦБ одржава високе електричне перформансе и издржава оштре услове за заштиту животне средине. Произвођачи специјализовани у крути флекс ПЦБ-у користе напредне технике израде као што су ласерско бушење, контролисано усмјеравање импеданције и аутоматизована оптичка инспекција за гарантовање прецизности и поузданости.
Одабир правог произвођача је једнако критично као и одабир исправног ПЦБ дизајна. Ево контролне листе који ће вам помоћи да процените поуздани крути Флек ПЦБ добављача:
Инжењерска стручност: Осигурати да произвођач има искуство комплекса за руковање вишеслојним крутим Флекс ПЦБ дизајна.
Квалитет материјала: Користите само висококвалитетни ФР4 и полимид да бисте осигурали трајност и флексибилност.
Осигурање квалитета: Потражите строге протоколе за тестирање, укључујући АОИ, испитивање импеданције и тестове топлотне стреса.
Опције прилагођавања: Изаберите добављача који нуди прилагођена решења за ваше посебне захтеве за пријаву.
Вријеме и скалабилност вођења: Брзо прототипирање у комбинацији са могућношћу да се повећа за масовну производњу је пресудно.
Фаниваи је водећи крути Флек ПЦБ произвођач са годинама искуства која пружа висококвалитетна решења за индустрије, укључујући медицинску, аутомобилску, ваздухопловну и потрошачку електронику. Наши производи се производе коришћењем најсавременије опреме, у складу са ИПЦ-6013 стандардима и подвргнути строгом тестирању квалитета како би се осигурало врхунско перформансе.
Без обзира да ли вам је потребан сложен вишеслојни дизајн или економичан прототип, Фании пружа свеобухватну подршку дизајнерских консултација у коначну производњу.
К1. Које су главне предности коришћења крутих флекс ПЦБ-а у дизајну производа?
А1. Крути Флек ПЦБ-ови омогућавају компактне дизајне, смањите укупну тежину, минимизирај интерконекције и побољшавају интегритет сигнала. Ове предности их чине идеалним за индустрије у којима су поузданост и минијатуризација критични, као што су ваздухопловна, аутомобилска и медицинска технологија.
К2. Да ли су крути флекс ПЦБС скупље од традиционалних чврстих ПЦБ-а?
А2. Иако почетни производни трошкови крутих флекс ПЦБ-а могу бити већи, они често смањују укупне трошкове производње минимизирањем конектора, побољшавајући поузданост и омогућавање ефикасних склопа. У апликацијама високих перформанси пружају значајне уштеде трошкова преко животни циклус производа.
Крути Флек ПЦБС редефинишу модерну електронику пружајући неусклађену флексибилност дизајна, поузданост и перформансе. Они омогућавају инжењерима да створе компактне, али робусне производе који задовољавају растуће захтеве индустрија у распону од медицинске технологије до ваздухопловства.
УФалваи, Специјализовани смо за производњу крутих крута висококвалитетних Флекс ПЦБ-а прилагођених вашим потребама. Са нашим врхунским објектима, строги протоколи за тестирање и стручност инжењерства, помажемо вам да постигнете оптималне перформансе и поузданост за своје производе.
