Овај водич објашњава Вишеслојни ПЦБ технологија — шта је то, по чему се разликује од једнослојних и двослојних штампаних плоча, зашто је критична у модерној електроници, како функционише производња и најбоље праксе дизајна. Са увидима изСхензхен Фанваи Тецхнологи Цо., Лтд, овај чланак служи инжењерима, дизајнерима и стручњацима за набавку са практичним знањем и честим питањима.

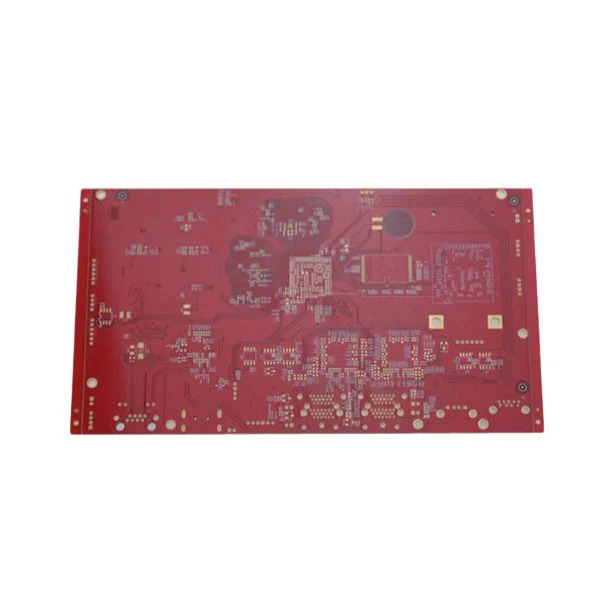

A Вишеслојни ПЦБ— или вишеслојна штампана плоча — је плоча састављена од три или више проводних слојева (обично бакра) раздвојених изолационим материјалом и међусобно спојених ламинацијом. За разлику од једнослојних или двослојних штампаних плоча, вишеслојни дизајни омогућавају већу густину рутирања, боље перформансе и сложеније електричне везе у оквиру компактног простора. Компаније попутСхензхен Фанваи Тецхнологи Цо., Лтдспецијализована за изградњу високо поузданих вишеслојних ПЦБ-а за напредну електронику у сектору телекомуникација, медицинских уређаја и ваздухопловства.
Вишеслојни ПЦБ функционишу тако што се слажу алтернативни проводљиви слојеви бакра и изолациони препрег/фибергласови листови. Дизајн попречног пресека омогућава да сигнали путују између унутрашњих и спољашњих слојева кроз обложене пролазне рупе (ПТХ) или отворе. Контролисана импеданса, равни снаге и стратегије интегритета сигнала обезбеђују поуздан рад на високим фреквенцијама.
| Лаиер Типе | Опис |
|---|---|
| Сигнал Лаиер | Рутирају кола и интерконекције. |
| Повер Плане | Дистрибуира снагу и земљу; смањује буку. |
| Цоре | Чврста основна подлога пружа снагу. |
| Препрег | Изолациони лепак који спаја слојеве. |
Унутрашњи слојеви обезбеђују додатно рутирање и брзе сигналне путање, док спољни слојеви подржавају склапање компоненти. Захваљујући пажљивом дизајну слагања, произвођачи волеСхензхен Фанваи Тецхнологи Цо., Лтдобезбедити минималне преслушавања и оптималне електричне перформансе.
Вишеслојне штампане плоче нуде неколико предности у односу на једноставније типове плоча. Испод су кључни разлози због којих их инжењери преферирају:
Вишеслојни ПЦБ-ови су неопходни у индустријама које захтевају сложену, поуздану електронику:
Произвођачи волеСхензхен Фанваи Тецхнологи Цо., Лтдподржавају производњу великих количина за ове секторе са контролисаном импедансом и уским толеранцијама неопходним за апликације које су критичне за перформансе.
Дизајнирање успешног вишеслојног ПЦБ-а захтева специјализоване алате, искусне инжењере и стриктно поштовање електричних и механичких ограничења. Ево основних корака у процесу дизајна:
Дизајнерски тимови наСхензхен Фанваи Тецхнологи Цо., Лтдсарађују са клијентима да би потврдили стратегије састављања и распореда, обезбеђујући успех производње и поуздане крајње производе.
Израда вишеслојних ПЦБ-а је сложенија од једнослојних плоча због веће прецизности и употребе материјала. Типични изазови укључују:
Стручни произвођачи волеСхензхен Фанваи Тецхнологи Цо., Лтдимплементирати ригорозне контроле процеса и процедуре тестирања за ублажавање ових ризика, обезбеђујући високе приносе и поузданост производа.
П: Шта значи „вишеслојни ПЦБ“?
О: Вишеслојни ПЦБ се односи на штампану плочу са три или више проводних слојева бакра раздвојених изолационим материјалима. Ови слојеви су ламинирани заједно како би се створила једна плоча способна за руковање сложеним рутирањем сигнала у напредној електроници.
П: Како се вишеслојни ПЦБ разликује од двослојних ПЦБ-а?
О: Двослојна штампана плоча има само два бакарна слоја (горњи и доњи) за рутирање, док вишеслојна штампана плоча укључује унутрашње слојеве који омогућавају далеко већу густину међусобног повезивања, побољшане перформансе и побољшани интегритет сигнала, што га чини идеалним за апликације велике брзине.
П: Зашто су енергетски и земаљски равни важни у вишеслојним штампаним плочама?
О: Напајање и уземљење пружају референтне површине ниске импедансе које побољшавају електричне перформансе, смањују буку и побољшавају ЕМИ контролу. Ови авиони такође помажу у равномерној дистрибуцији енергије на компоненте.
П: Који се типични материјали користе у производњи вишеслојних ПЦБ-а?
О: Материјали укључују бакарне фолије за проводне слојеве, препрег (фиберглас импрегниран смолом) за изолацију и везивање и подлоге за језгро које пружају механичку подршку. Одабир правих материјала утиче на факторе перформанси као што су диелектрична константа и термичка стабилност.
П: Да ли се вишеслојни ПЦБ могу поправити?
О: Поправка вишеслојних ПЦБ-а је изазовнија од једнослојних плоча због закопаних слојева и прелаза. Мањи проблеми на површини се понекад могу поправити, али за дубље грешке могу бити потребне напредне технике или потпуна замена, у зависности од оштећења.
П: Како произвођачи тестирају вишеслојне ПЦБ-е?
О: Произвођачи користе аутоматизовану оптичку инспекцију (АОИ), тестирање летеће сонде, рендгенско снимање и тестове електричног континуитета како би осигурали да сваки слој и веза испуњавају спецификације дизајна. Схензхен Фанваи Тецхнологи Цо., Лтд прати ригорозне протоколе тестирања како би испоручио поуздане плоче.
