ФАНВАИ је специјализован за пружање ефикасних и поузданих сервиса Скупштине ПЦБ-а, прецизно прилагођене вашим јединственим захтевима за убрзање успеха вашег производа.

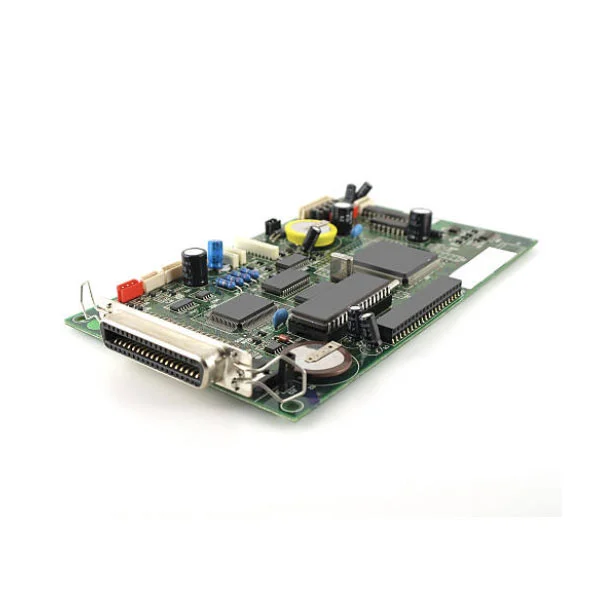

Фанваи-јева услуга монтаже штампаних плоча са хибридном СМТ ТХТ технологијом бави се основним инжењерским изазовом: плоче које захтевају и уређаје за површинску монтажу финог нагиба за брзу обраду сигнала и компоненте које пролазе кроз рупе за руковање снагом и механичку издржљивост. Ова услуга није једноставна комбинација два одвојена процеса; то је пажљиво секвенциран радни ток који штити СМТ спојеве током ТХТ лемљења, примењује селективно или таласно лемљење само након термичке заштите и испоручује склопове који испуњавају ИПЦ-А-610 Цласс 2 стандарде. Са 12 година искуства у мешовитим технологијама, Фанваи управља критичним интеракцијама између СМТ и ТХТ зона, обезбеђујући да густо постављени чипови коегзистирају са великим конекторима и уређајима за напајање без угрожавања приноса или поузданости.
Мешовита монтажа решава основно ограничење дизајна: ниједна технологија не управља сваким типом компоненте оптимално.
За интегритет и густину сигнала, СМТ подржава 01005 пасиве, БГА-ове са нагибом од 0,3 мм и интерфејсе велике брзине. Ове компоненте захтевају прецизно штампање пасте за лемљење и профиле за прелијевање.
За снагу и механичку отпорност, ТХТ рукује конекторима, релејима, трансформаторима и великим кондензаторима који морају да преживе вибрације, циклусе уметања и велике струје. Спојеви кроз рупе обезбеђују снагу повлачења која прелази 50Н, чему СМТ не може да се мери.
Када ваш ПЦБ захтева обе категорије, Хибрид СМТ ТХТ Тецхнологи ПЦБ Ассембли Сервице постаје једини практичан производни пут. Покушај да се све компоненте убаце у једну технологију или жртвује поузданост (користећи СМТ за уређаје за напајање) или губи простор (користећи ТХТ за ИЦ-ове са малим нагибом).
Прегледајте своју листу материјала. Ако садржи обе следеће групе, потребна је мешовита монтажа.
СМТ група: БГА, КФП, КФН, ЛГА, отпорници/кондензатори за чип (0402, 0603) или било која компонента без каблова који пролазе кроз плочу.
ТХТ група: ДИП ИЦ, пин заглавља, терминални блокови, велики електролитички кондензатори, енергетски МОСФЕТ-ови са језичцима кроз рупе, трансформатори или било која компонента која захтева механичку фиксацију кроз плочу.
Плоче са обе групе не могу се ефикасно саставити само помоћу СМТ-а (ТХТ компоненте се не могу поставити покупи-и-поставити) нити само ТХТ-ом (СМТ компоненте са малим нагибом не могу се лемити таласом без премошћавања). Хибрид СМТ ТХТ Тецхнологи ПЦБ Ассембли Сервице је дизајнирано решење за овај тачан сценарио.
Пратимо фиксни редослед да бисмо заштитили СМТ спојеве током ТХТ лемљења.
1. корак:Штампање пасте за лемљење и постављање СМТ. Штампање шаблона примењује пасту само на СМТ јастучиће. За мешовите плоче користимо шаблоне за кораке за подешавање дебљине пасте у различитим зонама. Машине за постављање велике брзине прво монтирају СМТ компоненте.
2. корак:Рефлов лемљење. Плоча пролази кроз рефлов пећ да би се комплетирали СМТ спојеви. Овај корак се мора догодити пре уметања ТХТ-а, јер би температуре повратног тока оштетиле већину ТХТ компоненти (нарочито конекторе са пластичним кућиштем).
Корак 3:ТХТ уметање. Оператери или аутоматизоване машине за уметање постављају ТХТ водове кроз обложене рупе. Компоненте су постављене у равни са плочом; води се држе равно. Сила уметања се контролише како би се избегло пуцање оближњих СМТ лемних спојева или савијање ПЦБ-а.
4. корак:Таласно или селективно лемљење. За плоче са много ТХТ компоненти, таласно лемљење завршава све спојеве у једном пролазу. За густе мешане распореде са СМТ компонентама близу ТХТ јастучића, примењујемо селективно лемљење. Само ТХТ јастучићи примају лемљење, са мањом висином таласа (2-5 мм наспрам 8-12 мм конвенционалних) да би се смањио топлотни утицај на околне СМТ спојеве.
Корак 5:Обрезивање, чишћење и преглед. Вишак електрода се обрезује, остаци флукса се чисте, након чега следи визуелна инспекција АОИ, рендгенски снимак за скривене спојеве (БГА, ЛГА) и функционално тестирање.
Три ДФМ правила директно утичу на успех мешовитог склапања.
Раздвајање зона: држите размак од најмање 3 мм. Поставите ТХТ компоненте (конектори, велики кондензатори) близу ивица или углова плоче; поставите СМТ уређаје (БГА) са финим нагибом даље од ТХТ зоне. Размак од најмање 3 мм спречава механичке сметње током уметања и прскање лема током таласног лемљења.
Пречник рупе: дозволите размак од 0,1-0,2 мм. Рупе за ТХТ јастучиће треба да буду 0,1-0,2 мм веће од пречника електроде компоненте. Превише чврсто и уметање постаје тешко или немогуће; превише лабав и компонента се помера, што доводи до лошег пуњења лема или недовољног контакта прстенастог прстена.
Термичко растерећење на великим бакарним равнима: ТХТ јастучићи повезани на уземљење или струјне равни морају да користе жбице за термичко растерећење. Без њих, бакарна плоча пребрзо одводи топлоту, узрокујући хладне лемне спојеве. Поред тога, СМТ јастучићи у близини зона таласног лемљења треба да буду прекривени високотемпературном траком како би се спречило премошћавање лемљења.
Услуга монтаже ПЦБ хибридне СМТ ТХТ технологије није универзалан избор; то је обавезно у овим секторима.
Аутомобилска електроника:ЕЦУ, БМС, АДАС модули комбинују процесоре високе густине (СМТ) са конекторима и релејима велике струје (ТХТ) који издржавају вибрације и термичке циклусе.
Индустријске контроле и напајања:ПЛЦ-ови, серво погони и индустријски модули напајања користе СМТ за контролну логику и ТХТ за енергетске МОСФЕТ-ове, трансформаторе и велике кондензаторе који захтевају ефикасно одвођење топлоте.
Медицински уређаји:Монитори пацијената и дијагностичка опрема ослањају се на СМТ за предње крајеве сензора и ТХТ за конекторе за напајање и често спојене интерфејсе где је механичка издржљивост критична.
Ваздухопловство и одбрана:Системи високе поузданости специфицирају ТХТ за све везе подложне ударима и вибрацијама, док СМТ управља процесним језграма. Мешовита монтажа је једини начин да се испуне оба захтева на једној плочи.
1. 12 година посвећеног искуства у мешовитим технологијама. Специјализовани смо за СМТ-ТХТ мешовиту монтажу од нашег оснивања. Наш тим тачно разуме који распореди изазивају мостове за лемљење таласима, које силе уметања пуцају на СМТ спојеве и који термички профили штите обе технологије. Ово знање долази само из година производње, а не из уџбеника.
2. ИПЦ-А-610 класа 2 и ИСО 9001:2015 сертификован. Свака плоча пролази кроз АОИ, рендгенско и функционално тестирање. За медицинске и аутомобилске клијенте, пружамо потпуну следљивост у складу са ИСО 13485 и ИАТФ 16949.
3. Услуга на једном месту од ДФМ-а до испоруке. Прегледамо ваш Гербер и БОМ, набављамо компоненте, вршимо СМТ и ТХТ монтажу и спроводимо завршно тестирање. Добијате потпуно састављену, тестирану плочу, без потребе за координацијом више добављача.
4. Флексибилне количине од прототипа до великог обима. Нема НРЕ за стандардне мешовите склопове. За сложене плоче пружамо инжењерски преглед и оптимизацију процеса пре почетка производње.
П: Које је типично време испоруке за мешовиту монтажу?
О: Прототиповима је потребно 5-7 радних дана. За мале количине (испод 1000 комада) потребно је 7-10 дана. Велике количине се процењују од случаја до случаја, обично 10-15 радних дана.
П: Када се мора користити селективно лемљење уместо таласног лемљења?
О: Када су СМТ компоненте финог нагиба (БГА, КФН) унутар 5 мм од ТХТ јастучића или када су ТХТ компоненте осетљиве на топлоту (нпр. конектори са пластичним кућиштем). Селективно лемљење примењује топлоту само на ТХТ спојеве, штитећи оближње СМТ уређаје.
П: Да ли мешовити склоп захтева посебан ПЦБ материјал?
О: Стандардни ФР-4 је довољан за већину случајева. Међутим, ако плоча носи ТХТ компоненте велике снаге (трансформатори, енергетски МОСФЕТ-ови), препоручујемо материјал високог Тг (Тг ≥ 150°Ц) да издржи топлотни удар таласног лемљења.
П: Могу ли се СМТ и ТХТ компоненте поставити на исту страну плоче?
О: Да. Постављање оба на горњу страну је уобичајено, остављајући доњу страну чистом за таласно лемљење. Одржавајте најмање 2-3 мм размака између СМТ јастучића и ТХТ рупа.
П: Да ли Фанваи подржава лемљење без олова?
О: Да. Наши системи за рефлов и таласно лемљење су у потпуности компатибилни са САЦ305 и другим легурама без олова, са температурним профилима подешеним у складу са тим.
Требате мешовиту процену монтаже за ваш пројекат? Пошаљите Гербер фајлове и БОМ нашем инжењерском тиму. Ми ћемо обезбедити ДФМ извештај и понуду у року од 24 сата.
