штампана плоча (ПЦБ)је окосница готово свих електронских уређаја — од потрошачких уређаја до индустријских контролних система. Плоча обезбеђује механичку подршку и електричну међусобну везу између електронских компоненти. У данашњем свету заснованом на електроници, дизајн, материјал и квалитет израде ПЦБ-а су критични за перформансе, поузданост и цену.
Они пружају компактан, поновљив, поуздан начин за међусобно повезивање компоненти.
Они обезбеђују интегритет сигнала, дистрибуцију енергије и управљање топлотом.
Са трендовима као што су минијатуризација, 5Г, АИ и ИоТ, напредни ПЦБ-ови (нпр. ХДИ, ригид-флек) постају централни за иновације.
Предвиђа се да ће глобално тржиште ПЦБ-а достићи око 117,53 милијарди УСД до 2032. године, што одражава велику потражњу.
Када бирате ПЦБ, обично ћете се суочити са одлуком измеђуФР4 (чврсто)иРигид-Флек (хибрид крутог + флексибилног). Избор зависи од механичких, електричних и дизајнерских ограничења вашег производа. У наставку су наведена питања „како/зашто/шта“ која ће вам помоћи да одлучите:
| Разматрање | Кључно питање | Типично упутство |
|---|---|---|
| Механички напон и савијање | Колико ће плоча доживети савијање или савијање током свог животног циклуса? | Користите Ригид-Флек ако је потребно често савијање или савијање; ФР4 ако даска остане равна. |
| Ограничења простора и тежине | Зашто су тежина или компактност критични? | Ригид-Флек може смањити потребу за конекторима и ожичењем између плоча, штедећи простор и тежину. |
| Цена и принос | Колики је ваш буџет и очекивани обим? | ФР4 је једноставнији и исплатив при великим количинама; Ригид-Флек има већу сложеност процеса и трошкове. |
| Интегритет сигнала и број слојева | Колико слојева / колико су густи ваши трагови? | Оба могу да подрже велики број слојева, али ригид-флек може помоћи при рутирању у ограниченим просторима. |
| Термо, вибрације, поузданост | Зашто дати предност издржљивости и поузданости? | Ригид-Флек често ради боље под ударима и вибрацијама, али мора бити пажљиво дизајниран. |
Хајде да сада детаљно испитамо две варијанте.

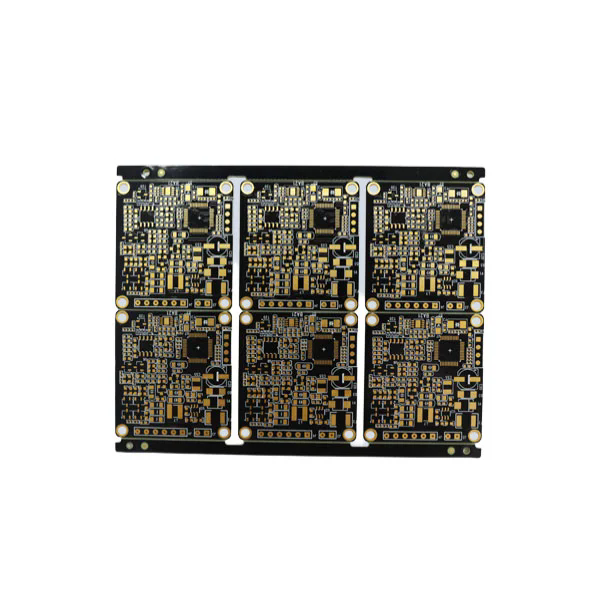

ФР4 је најчешће коришћена подлога за круте ПЦБ-е. „ФР“ означаваОтпорно на пламен, а „4“ је оцена материјала. Састоји се од тканине од фибергласа са везивом од епоксидне смоле.
Испод је табела типичнихФР4 ПЦБпараметри (ови бројеви могу да варирају у зависности од добављача и Тг разреда):
| Параметар | Типична вредност / опсег | Напомене / Важност |
|---|---|---|
| Диелектрична константа (Дк) | 3,8 – 4,8 (на 1 МХз) | Утиче на контролу импедансе и кашњење сигнала. |
| Фактор дисипације (Дф) | ~0,009 (на 1 МХз) | Тангент губитка: губитак сигнала на високој фреквенцији. |
| Електрична снага | 800 – 1800 В/мил | Пробојна чврстоћа диелектрика. |
| Тг (температура стакленог прелаза) | 130 °Ц, 140 °Ц, 150 °Ц, 170 °Ц | Већи Тг даје бољу термичку поузданост. |
| Дебљина плоче | 0,4 мм – 3,2 мм (уобичајено) | Зависи од механичких ограничења / ограничења. |
| Дебљина бакра | 1 оз (≈35 µм), 2 оз, 3 оз, 4 оз | Тежи бакар за путеве веће струје. |
| Мин траг / размак | ~4 мил (0,1 мм) или боље | У зависности од производних могућности. |
| Завршна обрада | ЕНИГ, ХАСЛ, ОСП, Иммерсион Аг, итд. | Утиче на лемљивост, поузданост. |
Потрошачка електроника (паметни телефони, носиви уређаји, уређаји)
Индустријске контролне табле, АД табле, напајања
Када плоча остане равна, без потребног савијања или савијања
Не може се савијати или савијати без ризика од пукотина или раслојавања (због круте структуре стакла + епоксида)
За компактну, вишесегментну електронику којој су потребне флексибилне интерконекције, ригид-флек може бити пожељнији

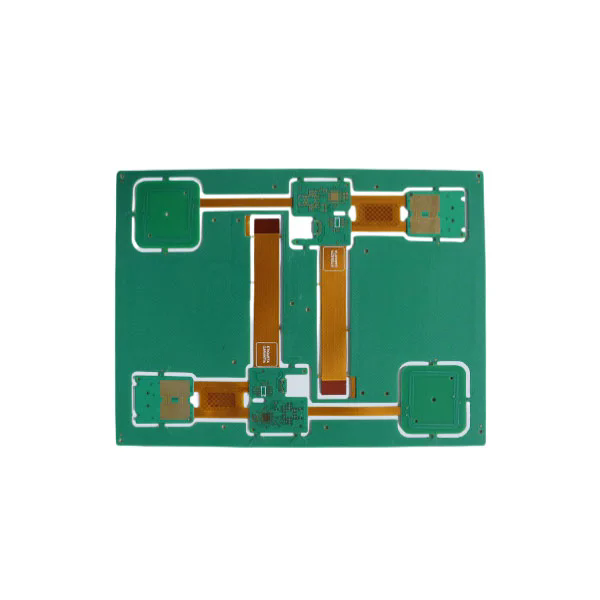

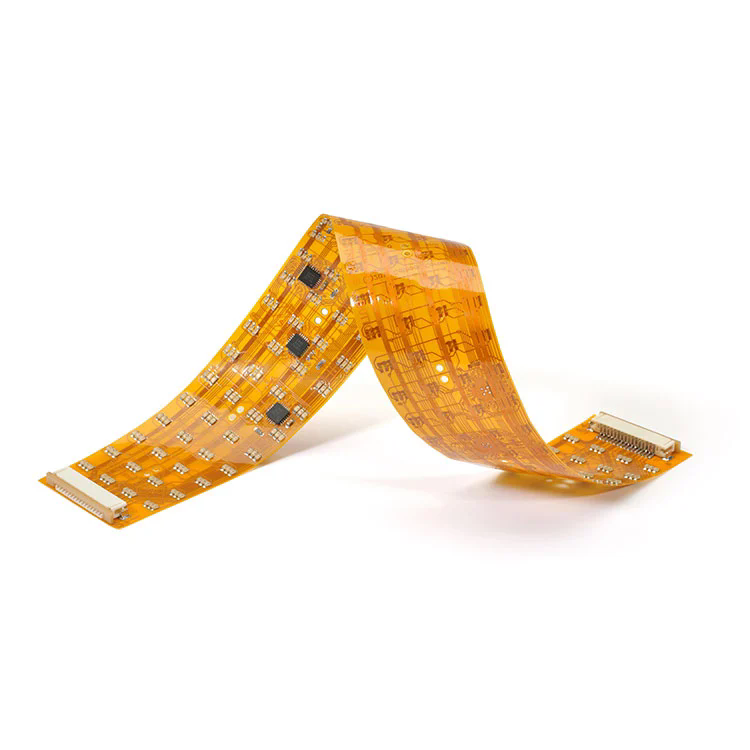

Ригид-Флек ПЦБкомбинује чврсте делове кола (обично ФР4) и флексибилне делове кола (полиимид, полиестер, итд.) у једној интегрисаној плочи. Омогућава савијање, савијање и 3Д структуру уз очување круте подршке за монтажу компоненти.
Дизајн мора пажљиво управљати флексибилним зонама (радијус савијања, слагање слојева, прелази бакра)
Крути и савитљиви слојеви су ламинирани кроз контролисане третмане везивања и адхезије.
Типични флекс материјали: полиимидне фолије, фолије за покривање, слојеви лепка
Угао савијања по слоју је ограничен (нпр. полиимид често ~0,5-2° по слоју).
Из индустријских референци:
| Ставка | Параметар / Способност | Напомене |
|---|---|---|
| Дебљина круте + флекс плоче | 0,25 мм до 6,0 мм (комбиновано) | Зависи од комбинације слојева и структуре |
| Слојеви | До 32 слоја у неким дизајнима | Вишеслојна крута + флексибилна комбинација |
| Мин траг / размак | 0,075 мм / 0,075 мм (≈ 3 мил) | Савитљиви регион високе густине |
| Минимална величина рупе / величина јастучића | 0,10 мм / 0,35 мм | За микропреграде, пролазне рупе итд. |
| Максимална дебљина бакра | 4 оз (чврсти део) | За тешке струје крутог пресека |
| Флек бакар (флексибилни део) | 0,5 – 2 оз | Лакши бакар на флекс области |
| Опције завршне обраде | ЕНИГ, имерзиони Аг, ОСП, ХАСЛ, итд. | За круте и флексибилне секције |
| Адхезија и ламинација | Специјална припрема за лепљење (плазма, браон оксид) | Да би се обезбедило флексибилно-круто везивање |
Одличан у високим вибрацијама, ударима, ограниченим просторима (нпр. ваздухопловство, медицински уређаји)
Смањује/елиминише конекторе и ожичење између плоча
Поједностављује монтажу интегришући круте и флексибилне функције у један комад
Омогућава склапање 3Д кола или структуру са више равни
Већа сложеност производње, већи ризик приноса
Захтева промишљен дизајн посебно у зонама савијања (радијус савијања, ублажавање напрезања)
Цена по плочи је већа, али цена система може да се смањи због мањег броја конектора, каблова, корака монтаже
П1: Колико дебео би требао бити ПЦБ за моју апликацију?
А1: Дебљина ПЦБ-а зависи од механичких, термичких и просторних ограничења. Типичне круте ФР4 плоче се крећу од 0,4 мм до 3,2 мм. У ригид-флек дизајну, комбинована дебљина је често између 0,25 мм и 6,0 мм. Што је плоча тања, то је већа флексибилност, али се механичка стабилност смањује.
П2: Зашто изабрати ригид-флек уместо одвојених крутих и флексибилних плоча?
А2: Ригид-флек смањује конекторе, ожичење и кораке састављања; побољшава поузданост под вибрацијама и омогућава компактно 3Д преклапање. Интегрише и круте монтажне зоне и флексибилне делове у једну плочу.
П3: Која електрична својства ФР4 највише утичу на интегритет сигнала?
А3: Диелектрична константа (Дк) утиче на импедансу и брзину ширења; фактор дисипације (Дф) утиче на губитак сигнала, посебно на високој фреквенцији; Дебљина бакра и геометрија трагова такође играју кључну улогу.
АтФаниваи, специјализовани смо за пројектовање и производњу решења за штампане плоче високих перформанси прилагођених ригорозним применама. Било да су вам потребне стандардне ФР4 круте штампане плоче или сложене Ригид-Флек плоче, наш инжењерски тим примењује деценије стручности да оптимизује распоред, слагање, избор материјала и производну стратегију.
Придржавамо се строгих стандарда квалитета и поузданости, у складу са ИПЦ смерницама и подржавамо напредне процесе као што су ХДИ, микровиа и контролисана импеданса. Наша конкурентска предност лежи у балансирању трошкова, приноса и напредних могућности за потребе ваших производа.
Ако истражујете да ли да користите ФР4 или ригид-флек у свом следећем дизајну, или требате да направите прототип или повећате производњу, Фаниваи је спреман да вам помогне.Контактирајте насданас да разговарате о захтевима вашег пројекта и добијете понуду.
