ПЦБ дизајн и производња

Шта је процес израде штампаног круга?

ПЦБ израда трансформише дизајн у структуру физичког одбора. Празни одбори се могу произвести у разним бојама. Процес производње ПЦБ укључује више фаза: финализацију дизајна, сечење материјала, прераду унутрашњег слоја, вишеслојни ламинирање, бушење, прерада спољне слоја, маска за лемљење и усмјеравање површинских средстава и инспекција површине.

Да ли тражите добављача за дизајн и производњу ПЦБ-а? Молимо вас да нас слободно контактирате да бисте добили цитат.

Кораци укључени у процес дизајна и производње ПЦБ-а

ПЦБ дизајн:Ово је темељни процес стварања физичког изгледа и електричних интерконекција за штампане плоче (ПЦБ). Преноси електронске шеме у производњу хардвера. У међувремену, дизајнер треба да анализира сценарије апликације, електричне дизајнерске изводљивости, структурне или материјалне изводљивости, ефикасност производње и процену трошкова.

Резање материјала:Такође се назива и панелизација или празно сечење. Велики листови сирове подлоге попут ФР-4, Рогера или Полимида исечене су у тражене димензије.

Унутрашња обрада слоја:То је основни процес у производњи ПЦБ-а, помоћу методе алата за плочице за прекривање прецизно формира тражене обрасце круга на бакарним фолијама бакра кладе. Производња прераде укључујући:

Припрема основног материјала (ЦЛЕИНГ ЦЦЛ) → Фоторесистички премаз → Испозиција (филм / ЛДИ) → Развој (изливање бакра за етцхед) → Скидање бакра) → Строинг (откривање бакрених трагова) → БРАВИРАЊЕ / ОКСИДАЦИЈСКИ ОБРАЗОВАЊЕ → БРАНДИНГ / ОКСИДАЦИЈСКИ ОБРАЗОВАЊЕ → Завршетак унутрашњег основног слоја.

Ламинирање:ПЦБ ламинирање везује више слојева језгара и препрег (ПП) под високим температурама и притиском да би формирао чврсту вишеслојни одбор. Ламинирање осигурава електричну повезаност између слојева и структурног интегритета.

Бушење:ПЦБ бушење ствара рупе на ламинираним ПЦБ-у за електричне интерконекције (виаса) и механичке монтаже. За то је потребна тачност микрона и директно утиче интегритет сигнала, поузданост и производњу.

Обрада спољне слоја:Она одређује видљиве проводљиве узорке (жице, јастучиће итд.) На плочи са кругом. Обично се графички метод електроплатирања и јеткања користи за прецизно задржавање жељених бакрених образаца на плочи Цлад-Цлад док уклањају вишак бакарске фолије.

Маска за лемљење и површински завршетак:Маска за лемљење и површинска завршна обрада уско су међусобно повезана и критично важна у штампаној производњи плоче (ПЦБ). Они директно утичу на поузданост ПЦБ-а, способност лемљења, изглед и дугорочне перформансе. Маска за лемљење покрива трагове бакра, спречавајући кратке склопове и пружање заштите изолације. Током лемљења, ограничава лемљење на јастучиће, спречавајући премошћивање између суседних трагова. Такође се опира огреботинама, хемикалијама и влажним окружењима и пружа боје попут зелене, црне или плаве боје, заједно са штампањем легенда (бела мастила). Површинска завршна обрада штити бакрени слој, спречавање оксидације падова и одржавање способности лемљења. Омогућава поуздано лемљење компоненти на ПЦБ и прилагођава се различитим монтажним процесима.

Усмеравање или профилисање:Ово је коначни механички процес сечења обриса штампане плоче са веће производне плоче.

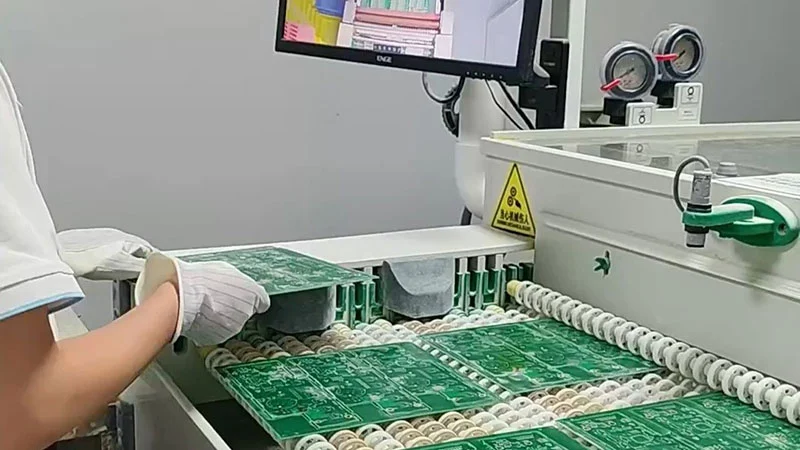

Инспекција:Укључује тестирање летеће сонде, испитивање ИЦТ-а, финална ФКЦ за проверу величине, пречника рупа, интегритет маски за лемљење, кларивање итд.

Како измишљотина се уклапа у процес дизајнирања ПЦБ-а

Иако је производња ПЦБ-а засебна фаза независна од протока ПЦБ дизајна, још увек је неопходно разумети како то функционише. Произвођачи ПЦБ-а можда не знају зашто сте дизајнирали одбор или његову намену. Међутим, када разумете како се производе ови одбори, можете да успоставите одговарајуће спецификације дизајна како би се осигурало да коначни производ постигне највиши могући ниво квалитета.

Стопа приноса: Ако параметри дизајна прелазе могућности производне опреме, резултирајуће даске могу исправно да функционишу. Дакле, дизајнери и произвођачима је потребно заједничко разумевање предвиђене апликације.

Производња: Ваш дизајн утиче на то да ли се може производити одбор заправо. Ако нема довољно одобрења између ивице и површинских компоненти, или ако материјали које одаберете немају адекватан коефицијент топлотне експанзије (ЦТЕ), а затим се може произвести.

Класификација: према крајњој употреби, ПЦБ класе Ц / М ниво (висока прецизност), б / л разред (средња прецизност), а / к степен (стандардна тачност).

ФАНВАИ-ов ПЦБ дизајн и могућности производње
