Високофреквентни ПЦБтехнологија је неопходна за модерне РФ, микроталасне и дигиталне системе велике брзине који раде у ГХз опсегу. Како се фреквенције повећавају, губитак сигнала, неусклађеност импедансе и електромагнетне сметње постају критични изазови дизајна. Овај свеобухватни водич објашњава како високофреквентни ПЦБ побољшава интегритет сигнала, истражује материјале, стратегије дизајна, производне процесе, факторе трошкова и практична решења за уобичајене инжењерске болне тачке. Без обзира да ли развијате 5Г модуле, аутомобилске радаре, сателитске системе или уређаје за комуникацију велике брзине, овај чланак пружа јасне техничке увиде који ће вам помоћи да постигнете стабилне и поуздане перформансе.

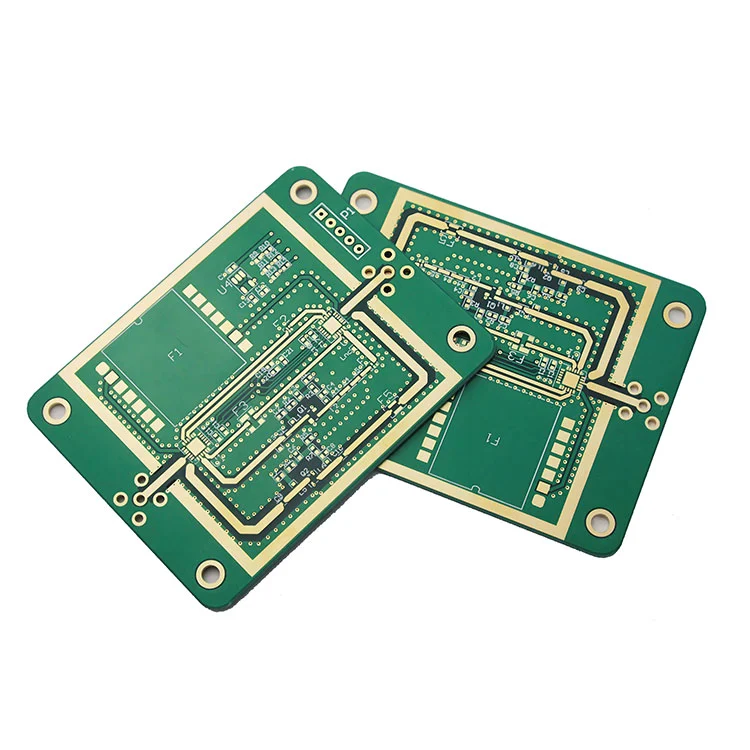

Високофреквентни ПЦБ је пројектован да поуздано ради на фреквенцијама које су обично изнад 500 МХз и често се протежу у опсеге од више ГХз. На овим нивоима, чак и мале варијације у диелектричним својствима, храпавости бакра и геометрији трагова могу значајно утицати на понашање кола.
За разлику од конвенционалних плоча, високофреквентни ПЦБ дизајни захтевају материјале са малим губицима, строго контролисану импеданцију и прецизне производне толеранције како би се обезбедио предвидљив пренос сигнала.
Како се фреквенција повећава:
Високофреквентна ПЦБ технологија решава ове изазове комбиновањем напредних материјала са оптимизованим методологијама дизајна.
| Материјал | Диелектрична константа (Дк) | Тангента губитка (Дф) | Апликација |
|---|---|---|---|
| Модификовани ФР-4 | 4.2–4.5 | 0,015–0,02 | Дизајни са нижим ГХз |
| Рогерс Ламинате | 2.2–3.5 | 0,0009–0,003 | РФ и микроталасна |
| На бази ПТФЕ | 2.0–2.5 | Ултра-ниска | Сателит и радар |
| Угљоводонична керамика | 3.0–3.5 | Ниско | Аутомобилски радар на 77 ГХз |
Произвођачи као што је Схензхен Фанваи Тецхнологи Цо., Лтд пажљиво проверавају диелектричну стабилност и конзистентност пре производње.
Ефикасан дизајн слагања побољшава заштиту и интегритет сигнала.
| Лаиер | Функција |
|---|---|
| Врх | Рутирање РФ сигнала |
| Унутрашњи 1 | Гроунд Плане |
| Унутрашњи 2 | Повер Плане |
| Дно | Заштита / секундарни сигнали |
Правилно референцирање уземљења минимизира ЕМИ и побољшава конзистентност импедансе.
Производња високофреквентних ПЦБ-а захтева:
Схензхен Фанваи Тецхнологи Цо., Лтд спроводи строгу контролу процеса како би осигурала стабилне електричне перформансе у серијама.
Покретачи трошкова укључују избор материјала, број слојева, толеранцију импедансе и сложеност тестирања. Хибридни дизајни који комбинују РФ материјале са стандардним језгрима могу да уравнотеже цену и перформансе.
Оцените:
Схензхен Фанваи Тецхнологи Цо., Лтд пружа свеобухватна решења за производњу ПЦБ-а високе фреквенције, укључујући хибридне плоче од више материјала, прецизну контролу импедансе, брзу израду прототипа и строге процедуре тестирања. Њихов инжењерски тим подржава клијенте од прегледа дизајна до масовне производње, обезбеђујући доследне перформансе у ГХз апликацијама.
П1: На којој фреквенцији треба да узмем у обзир високофреквентне ПЦБ материјале?
Генерално изнад 500 МХз, посебно када се ради у опсезима од више ГХз.
П2: Може ли стандардни ФР-4 да ради са РФ апликацијама?
Само ограничени дизајни ниже фреквенције; наменски РФ материјали су пожељни за бољу стабилност.
П3: Који је најкритичнији параметар?
Тангента губитка (Дф) значајно утиче на слабљење сигнала.
П4: Како да смањим рефлексију сигнала?
Обезбедите тачну контролу импедансе и правилан дизајн слагања.
П5: Како могу да започнем свој пројекат?
Консултујте се са искусним произвођачем да бисте прегледали датотеке дизајна пре производње.
ПЦБ високе фреквенције игра одлучујућу улогу у одржавању интегритета сигнала, минимизирању губитака и обезбеђивању стабилних перформанси у напредним ГХз системима. Од избора материјала до прецизне производње, сваки детаљ је битан.
Ако тражите поуздану подршку за производњу ПЦБ-а високих перформанси,Схензхен Фанваи Тецхнологи Цо., Лтдје спреман да пружи стручно вођење и производну изврсност.
Имате ли нови РФ или брзи пројекат у развоју?Контактнас данас да разговарамо о вашим техничким захтевима и добијемо прилагођено решење за ваше потребе ПЦБ-а високе фреквенције.
