Штампани кружни одбори(ПЦБ) су тиха окосника данашње електронике. Било да је у паметном телефону, системски управљачки систем, медицински скенер или ваздухопловни модул за навигацију, ПЦБ-ови пружају физичку и електричну фондацију која повезује све компоненте. Разумевање како раде почињу препознавањем померања које су донели у технологију. Пре ПЦБ-а, ожичење је извршено ручно са прикључцима тачке до тачке. Ова метода није била само склона грешкама, већ и ограничена скалабилност. ПЦБ су решили ова питања нудећи стандардизоване и слојеве структуре које обезбеђују компактни дизајн, поузданост и ефикасност масовне производње.
Па, како тачно раде? У њиховој језгри, ПЦБ послужују три примарне сврхе:
Механичка подршка- Осигуравање компоненти на месту.
Електричне везе- Обезбеђивање проводљивих путева за текући проток.
Интегритет сигнала- Осигуравање да електронски сигнали путују са минималним губитком или уплитањем.

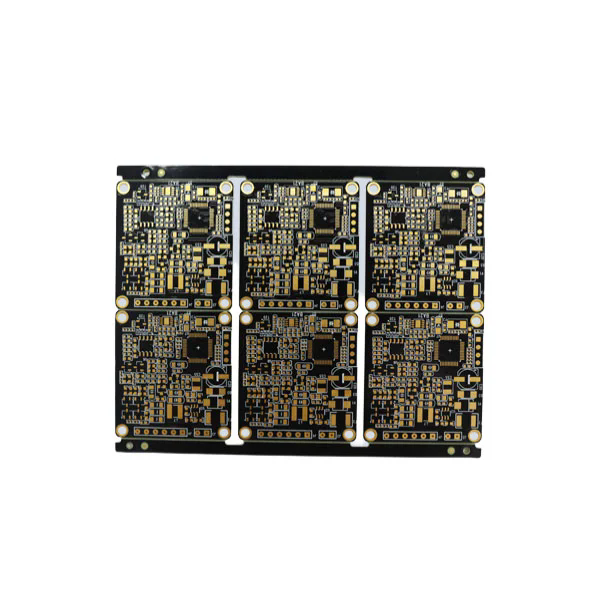

Конструкција укључујеподлоге, Обично ФР4 фибергласа или други материјали, који делују као изолациони слој. Површе се на врх, бакрене фолије су ламиниране, учвршћене у путеве, и опремљене заштитним завршавањима. Крајњи резултат је пажљиво дизајниран одбор где се могу монтирати отпорници, кондензатори, микрочипови и конектори.
ПЦБ могу бити једнострани, двострани или вишеслојни у зависности од сложености дизајна. Вишеслојни ПЦБ-ови - понекад достижући више од 40 слојева - су од суштинског значаја за напредна рачунарска и телекомуникациона опрема, где је густина усмеравања сигнала критична. Они уграђујувиаса(вертикални интерконективи) који омогућавају сигналима да прођу кроз различите слојеве уз одржавање интегритета перформанси.
Управљање топлотом је још једна пресудна улога ПЦБ-а. Дизајнирањем топлотних виаса, топлотни судопери или специјални бакар-уређаји, произвођачи осигуравају да осетљиве компоненте остану на сигурним радним температурама. Без таквих разматрања дизајна, ризик од квара система значајно се повећава.
Индустрије се ослањају на различите врсте ПЦБ-а прилагођених одређеним апликацијама. Разумевање начина на то како ова функција варијације пружа увид у ВХОПБС остају неопходни у глобалној производњи електронике.
Једнострани ПЦБ: Ово су најједноставнији тип, са бакреним нумерама на само једној страни одбора. Они су исплативи и широко се користе у калкулаторима, радију и једноставној потрошачкој електроници.
Двострани ПЦБ: Садржи бакрене нумере са обе стране, омогућавају сложеније дизајне круга. Компоненте се могу монтирати на обе стране, повећавајући густину.
Вишеслојни ПЦБ: Састоји се од три или више слојева проводљивог бакра, ови одбори имају веома сложене апликације. Паметни телефони, напредни медицински уређаји и ваздухопловна електроника често се ослањају на њих.
Крути ПЦБ: Изграђена на чврстим подлогама нуде стабилност и трајност, чинећи их заједничким у већини електронских уређаја.
Флексибилни ПЦБ: Конструисани помоћу савидљивих материјала попут полиимида, могу да се увијају и преклопи, идеалне за носиве и компактне електронике.
Ригид-Флек ПЦБС: Хибрид који комбинује круте и флексибилне области, нудећи структурну стабилност и дизајн флексибилност истовремено.
Високофреквентни ПЦБС: Направљено са специјализованим материјалима, они осигуравају тачност сигнала за примену попут телекомуникација и радарског система.
Да бисте истакли професионални параметри производа јасно, ево сажетка табела:
| Параметар | Типичан распон / спецификација | Пример апликације |
|---|---|---|
| Основни материјал | ФР4, полиимид, цем-1, Рогерс | Потрошачка електроника, Аутомобили, РФ опрема |
| Дебљина бакра | 0,5 оз - 6 оз | Плоче, индустријска контрола |
| Бројање слојева | 1 - 40+ | Од играчака до супер-рачунара |
| Површинска завршна обрада | Хасл, ениг, осп, урањање сребро, уроњене лименке | Побољшава расположење, отпорност на корозију |
| Минимална ширина у траговима / размак | 2 - 4 мил (напредни дизајн испод 2 милиона) | Високо-густински интерконективни уређаји (ХДИ) уређаји |
| Радна температура | -55 ° Ц до + 150 ° Ц (специјални дизајни до 200 ° Ц +) | Ваздухопловна, војна, индустријска контрола |
| Диелектрична константа (ДК) | 2.2 - 4.5 у зависности од материјала | Пренос сигнала високог фреквенције |
| Топлотна проводљивост | 0,25 - 2,0 В / МК (у зависности од подлоге) | Топлотни кругови осетљиви на топлоте |
Ови параметри диктирају перформансе, трајност и поузданост сваког ПЦБ-а. Произвођачи пажљиво бирају спецификације засноване на захтевима за крајње употребе. На пример, аутомобил ЕЦУ ПЦБ захтева већу отпорност на топлоту и толеранцију на вибрацију у поређењу са једноставним одбором за осветљење за домаћинство.
Поузданост штампаног круга не само да зависи само од дизајна, већ и на прецизним производним процесима. Висококвалитетни ПЦБ захтевају строгу придржавање међународних стандарда као што су ИПЦ-А-600 (прихватљивост штампаних плоча). Процес обично укључује следеће кораке:
Дизајн и распоред- Инжењери креирају шемат и преведу га у гербер датотеке, које диктирају обрасце бакра, бушилице и маске за лемљење.
Припрема подлоге- ФР4 или изабрани материјал се исече и ламинирају бакарном фолијом.
Пренос слика и једење- Обрасци круга се штампају и нежељени бакар је удаљен, остављајући проводљиве путеве.
Бушење и оплате- Рупе су избушене за ВИР и компоненте, затим се односе како би се осигурала проводљивост.
Апликација за маски за лемљење- Примењује се заштитни слој полимера, изолациони трагови и спречавају премошћивање лемљења.
Површинска завршна обрада- ХаСЛ (изравнавање топло ваздуха), Ениг (електролесси никл заронилање злата) или друге завршнице примењују се за побољшање расположивости.
Штампање свилених средстава- додају се референтне ознаке, логотипи и етикете.
Електрично тестирање- Тестирање засновано на летећим сондима или учвршћењем осигурава да све везе важе и нема гаћица или отворених кола.
Коначна инспекција и амбалажа- Одбори су визуелно прегледани, мерени и упаковани у складу са захтевима купаца.
Поузданост се додатно ојача техникама као што су:
Контрола импеданцијеза дигиталне склопове велике брзине.
Термичке рељефне јастучићеда оптимизира лемљење.
Мицровиа технологијаза компактни хди пцбс.
Конформални премазиза отпорност на влагу и прашину.
Глобални произвођачи такође спроводеСистеми за управљање квалитетомкао што су ИСО 9001, ИСО / ТС 16949 (Аутомобили) и АС9100 (Аероспаце). Они осигуравају доследне перформансе и поштовање захтевних индустрија.
Будућност ПЦБ-а и даље се развија са брзим технолошким трендовима. Укључине апликације у5Г, уређаји за погоњене, електрична возила и иотОдбори за потражње које су тање, брже и издржљивије. Иновације укључују:
ХДИ (интерконекција високог густине) ПЦБС: Допуштање више компоненти у мањим просторима, омогућавајући паметне телефоне и ношење технологије.
Уграђене компоненте: Интегрисање пасивних и активних компоненти директно у слојеве ПЦБ за уштеду простора.
МЕТАЛ ЦОРЕ ПЦБС: Коришћење алуминијума или бакрених база за побољшану расипање топлоте у ЛЕД осветљењу и електроничкој електроници.
Биоразградиве подлоге: Одговарање на забринутост одрживости, еколошки прихватљиви ПЦБ-ови добијају пажњу.
3Д штампани ПЦБ: Нудећи флексибилне прототипирање и прилагођене геометрије.
Како индустрије захтевају веће фреквенције, брже брзине и боља енергетска ефикасност, ПЦБ технологија и даље се прилагођава. Аутомобилска електроника, на пример, све више захтевају даске способне да издрже високу вибрацију, широку температуру и електромагнетну контролу сметњи. Медицински уређаји ослањају се на минијатуризоване ПЦБ који одржавају високу поузданост унутар опреме за уштеду живота. Компаније за телекомуникације улажу у високофреквентне ПЦБ да осигурају минималан губитак сигнала у базним станицама од 5 г.
Утицај ових иновација је дубока: боља повезаност, сигурнији превоз, напредна здравствена заштита и ефикаснија употреба енергије. У суштини, еволуција штампаних кругова директно утиче на будућност глобалне технолошке инфраструктуре.
П1: Колико дуго траје штампана плоча за штампање?
Висококвалитетни ПЦБ може трајати од 10 до 20 година у зависности од услова употребе, селекције материјала и термичког управљања. ПЦБ индустријске и ваздухопловне оцене, дизајниране са строжим спецификацијама, могу трајати још дуже са правилним одржавањем.
К2: Како да изаберем прави ПЦБ за моју пријаву?
Одабир праве ПЦБ укључује процену оперативног окружења, захтеве за напајање, брзину сигнала и ограничења физичког дизајна. На пример, флексибилни ПЦБ су идеални за носељиве уређаје, док су вишеслојне круте плоче боље за системе за прераду података велике брзине. Консалтинг са искусним произвођачем осигурава оптималне изборе материјала и дизајна.
Штампани кружни одбори су скривена сила која стоји иза модерне технологије, осигуравајући да уређаји остану функционални, поуздани и ефикасни. Из основних једнослојних дизајна потрошачких гатова до софистицираних вишеслојних структура у ваздухопловству и медицинској опреми, ПЦБ и даље се развијају и прилагођавају новим изазовима.
УФанваи, Комбинујемо напредна технологија, строге стандарде квалитета и стручност индустрије да бисте испоручили ПЦБ који испуњавају различите глобалне захтеве. Ако тражите поузданог партнера да подржите потребе за производњу електронике,Контактирајте насДанас и откријте како можемо напајати вашу иновацију.
-
