У савременим електронским производима, штампани кружни одбори (ПЦБ) су неопходна основна компонента. То није само носилац разних електронских компоненти, већ одређује и квалитет електричне везе и стабилност радне машине целе машине. Са брзим развојем електронске технологије, различитих врстаПцбстакође су се појавили да задовоље потребе различитих сложених апликација. Овај чланак ће вам дати детаљан увод у уобичајене врсте штампаних кругова и њихових важећих сценарија.
Једнострани одбори су најосновнија структура ПЦБ-а. Проводни обрасци су дистрибуирани само на једној страни подлоге, а друга страна се користи за инсталирање електронских компоненти. Ова врста круга има једноставан процес производње и ниске трошкове и широко се користи у производима са ниским трошковима и ниско сложеношћу као што су електронски играчи, кућни апарати, ЛЕД осветљење и радију.
Карактеристике:
Ниска цена
Једноставна структура
Лако масовно производити
За разлику од једним једриним плочама, двостраноПцбсимају проводљиве обрасце са обе стране подлоге, а електричне везе са обе стране постижу се путем виаса. Ова структура увелике повећава густину ожичења и сложеност круга и погодна је за електронске уређаје са више функција и компактнијих структура.
Уобичајене апликације: индустријске контролне плоче, инструментације, опрема за напајање, паметни кућни апарати итд.
Вишеслојни ПЦБ састоји се од више од три слоја проводљивих слојева (обично 4, 6, 8 или чак десетина слојева), одвојене изолационим материјалима у средини и повезани слепим или закопаним рупама. Ова врста плоче може постићи већу густину ожичења и јачи електромагнетску компатибилност, погодну за врхунски електронски уређаји.
Широко се користи у:
Комуникациона опрема
Медицинска опрема
Матичне плоче са високим перформансама
Аероспаце и војни електронски производи
Предности:
Високо искоришћеност простора
Добре електричне перформансе
Снажна способност против мерења
Флексибилни кружни одбори израђени су од флексибилних пластичних подлога (као што су полиимид или полиестерски филм), имају добру флексибилност и могу се савити, пресавијени или искривити. ФПЦ се широко користи у танким и лаганим електронским производима као што су паметни телефони, преносни рачунари, камере, носиви уређаји итд.
Главне карактеристике:
Савијан и склопљив
Лагана и мала величина
Флексибилна инсталација
Крута флексибилна плоча комбинује предности круте ПЦБ и флексибилне ПЦБ и имају и круте и флексибилне области у истом кругу. Ова структура је посебно погодна за електронске уређаје са ограниченим простором и вишеструко преклапање, као што је опрема за праћење медицинског праћења, модула камере и војних комуникацијских система.
Предности:
Може да сачува конектора и канализације ожичења
Побољшајте стабилност преноса сигнала
Компактна структура и висока поузданост

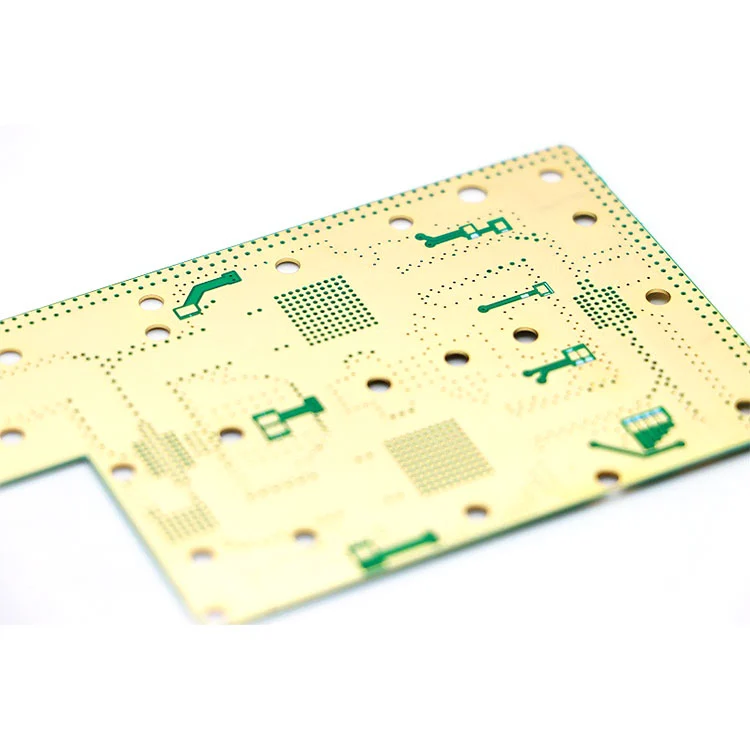

Високофреквентни ПЦБ користи посебне високофреквентне материјале, као што су ПТФЕ (Политетрафлуороетилен) итд., Који може да подржи стабилан пренос високих фреквенцијских сигнала. Ова врста ПЦБ-а се углавном користи у радарским системима, радиофреквенцијске комуникацијске опреме, 5Г антенама, аутомобилским радарима и другим приликама са изузетно високим захтевима интегритета сигнала.
Карактеристике:
Ниска диелектрична константа
Стабилне перформансе високог фреквенције
Погодно за велике брзине комуникације
ПЦБ на бази метала (као што је алуминијумска супстрат, бакар супстрат) користи металне материјале као топлотни проводљив слој, има добру перформансе топлоте и често се користи у напајању, аутомобилским електрониковима, модулима за напајање и осталим производима са строгим захтевима за расипање топлоте.
Предности:
Снажна топлотна проводљивост
Висока механичка чврстоћа
Продужити живот електронских компоненти
Као "централни нервни систем" електронских производа, врста штампане кружне плоче директно утиче на перформансе, запремину, трошкове и чак стабилност производа. Разумевање структурних карактеристика и сценарија наношења разних ПЦБ-а ће помоћи компанијама да бирају још тачније и побољшају конкурентност производа.
Our company has a professional PCB R&D and manufacturing team, which can provide multi-type customized solutions such as multi-layer boards, FPCs, rigid-flex boards, high-frequency boards, etc., and services cover consumer electronics, industrial control, communication equipment, medical equipment and other fields. Добродошли у Илкуиреи сарађују да створи технолошку будућност.
