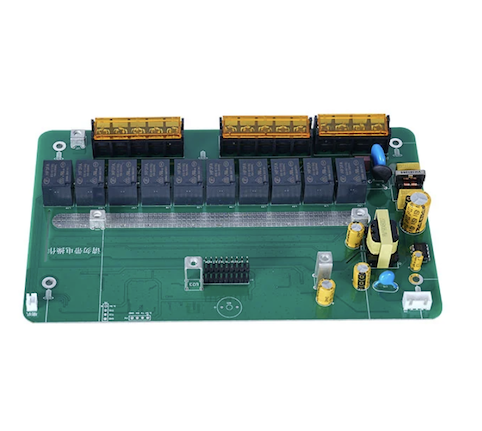

Склоп прототипа електронске ПЦБ штампане плоче

Услуга монтаже прототипа електронске ПЦБ штампане плоче од кинеског добављача Фанваи је направљена за Р&Д пројекте у ИоТ уређајима, аутомобилским контролним модулима, медицинским дијагностичким алатима и системима за тестирање ваздухопловства. Док типичне ПЦБ услуге брзог окретања трају 3 до 7 дана, наша 24-часовна испорука значајно компримује циклусе понављања. Пре него што монтажа почне, наш инжењерски тим врши ДФМ анализу ваших Гербер датотека, БОМ-а и датотека за бирање и постављање да би рано открио проблеме са дизајном плочица, сукобе између компоненти или друге проблеме у производњи. Без минималне количине поруџбине (почевши од 1 комада), тимови за истраживање и развој могу да избегну вишак трошкова залиха током фазе израде прототипа.

Чему служи монтажа прототипа ПЦБ-а?

Услуга монтаже прототипа штампаних плоча је процес монтирања електронских компоненти на штампану плочу у малим количинама да би се произвели узорци за тестирање. Његова основна сврха је верификација, а не производња:

Валидација дизајна: потврђује да ваш дизајн кола функционише у физичком свету. Симулација не може да покрије све варијабле из стварног света – интегритет сигнала, дистрибуција снаге и термално понашање постају видљиви само кроз физичко тестирање.

Итеративно побољшање: откривање и поправљање недостатака у дизајну у фази прототипа кошта само делић онога што би било потребно да се преради масовно произведена серија. Једна итерација израде прототипа може уштедети десет пута више од прераде великих размера.

Развој фирмвера: пружа праву хардверску платформу за софтверске инжењере за писање и тестирање уграђеног кода. Развијање фирмвера без физичког хардвера је као отклањање грешака у вакууму – логичка исправност не гарантује компатибилност хардвера.

Састављање прототипа је критичан корак који помера производ од концепта до стварности, а Фанваи-ова услуга монтаже прототипа штампаних плоча са електронским штампаним плочама пружа професионалну подршку управо за овај корак.

Основне датотеке за покретање

Комплетни и тачни фајлови су основа за несметан почетак пројекта. Обично су вам потребне следеће основне датотеке:

1. Гербер фајлови који се користе за производњу голих штампаних плоча, који садрже све слојеве бакра, податке о бушењу, маску за лемљење и сито сито. Непотпуни формати или лоше именовани слојеви су међу најчешћим узроцима кашњења производње.

2. Билл оф Материалс (БОМ) наводи сваку компоненту коју треба саставити, укључујући број дела произвођача (МПН), референтну ознаку, количину и опис. Нејасни описи (нпр. „100нФ кондензатор“) могу довести до грешака у набавци или кашњења различитих напона и диелектричних материјала се понашају веома различито у колима велике брзине.

3. Координатна датотека (ЦПЛ / Пицк & Плаце датотека) пружа тачне Кс/И координате, углове ротације и страну за монтажу за сваку компоненту, водећи СМТ машину за постављање. Грешке у координатама директно узрокују неусклађеност или грешке поларитета.

4. Професионални савет, ДФМ преглед пре наручивања може да открије проблеме са дизајном јастучића, проблеме са размаком компоненти и друге проблеме у вези са производношћу пре него што доведу до заустављања производње. Фанваи-ов инжењерски тим обезбеђује ДФМ преглед за сваку наруџбу за монтажу прототипа електронске ПЦБ штампане плоче пре почетка производње.

Потпуни процес склапања прототипа

Фанваи-ова услуга монтаже прототипа покрива цео ланац од материјала до готове плоче:

Извор компоненти:наш тим за набавку користи стабилан ланац снабдевања како би обезбедио компоненте по конкурентним ценама, чак и за мале количине прототипа. Нема потребе да клијенти координирају са више дистрибутера.

Инжењерски преглед:Пројектни инжењери испитују Гербер, БОМ и координирају фајлове за производност пре него што производња почне, пресрећући већину потенцијалних проблема у најранијој фази.

Прототип ПЦБ склопа:подржава више типова плоча укључујући вишеслојне, високофреквентне, ХДИ, круте, круте флексибилне и флексибилне штампане плоче. Могућност постављања покрива 01005 ултра-мале компоненте и БГА-ове са размаком од 0,2 мм, са максималном величином плоче од 510 мм × 460 мм.

Тестирање и верификација:свака прототипна плоча се подвргава ригорозном режиму инспекције укључујући ручну контролу квалитета, СПИ инспекцију пасте за лемљење, оптичку инспекцију АОИ, инспекцију рендгенских зрака, тестирање у кругу, функционално тестирање и тестирање сагоревања. Темељно тестирање у фази прототипа осигурава несметан прелазак на пробне вожње и масовну производњу.

Подручја примене

Фанваи-ова услуга склапања прототипа штампаних плоча са електронским штампаним плочама се широко користи у следећим областима:

ИоТ уређаји и носиви уређаји

мали фактор форме, велика густина и ниска потрошња енергије захтевају прецизно постављање и брзу итерацију током израде прототипа.

Аутомобилски контролни модули

електроника у возилу захтева високу поузданост и отпорност на животну средину; функционална верификација и тестирање поузданости у фази прототипа су неопходни.

Медицински дијагностички алати

медицински уређаји укључују стриктно одобрење прописа; темељна валидација у фази прототипа је предуслов за накнадну сертификацију.

Системи за тестирање ваздухопловства

захтеви високе поузданости значе да свака промена дизајна мора бити физички верификована; Могућност брзе израде прототипа директно утиче на временске рокове пројекта.

Зашто се одлучити за Фанваи

Достава 24 сата

Док су стандардни циклуси брзог окретања 3-7 дана, Фанваи компримује прототип ПЦБ склопа на 24 сата. За тимове за истраживање и развој, сваки скраћени циклус понављања значи више рунди валидације дизајна у истом временском оквиру.

Услуга на једном месту

Пружамо услуге од набавке компоненти, прегледа ДФМ-а, израде ПЦБ-а, постављања СМТ-а, лемљења кроз рупе, до коначног тестирања – све под једним кровом. Клијенти избегавају трошкове координације засебних добављача ПЦБ-а, дистрибутера компоненти и монтажних кућа.

Сертификовани системи квалитета

Наш објекат поседује ИСО9001, ИСО13485, ИАТФ16949 и ИСО14001 сертификате, са производима усклађеним са УЛ, РоХС, СГС и РЕАЦХ стандардима. Стандарди квалитета у фази прототипа су у складу са обимном производњом, избегавајући неуспехе валидације узроковане разликама у процесу.

Минимум ниске поруџбине

Подржавамо поруџбине почевши од 1 комада без захтева за минималну количину, елиминишући вишак трошкова залиха за потребе фазе истраживања и развоја.

Инжењерска подршка унапред

ДФМ анализа се врши пре потврде поруџбине, рано идентификујући и решавајући проблеме дизајна. Ово помера ризик производње уместо да се реагује на проблеме током монтаже.

Питања и одговори

П: Колико обично траје монтажа прототипа ПЦБ-а?
О: Фанваи нуди брзу израду прототипа 24 сата. У нормалним условима, од потврде датотеке до готове испоруке плоче може се завршити у року од 24 сата, у зависности од броја слојева плоче, сложености компоненти и спремности БОМ-а.

П: Које датотеке су потребне за покретање пројекта прототипа?
О: Потребни су вам Гербер фајлови (за израду ПЦБ), БОМ (са бројевима делова произвођача, референтним ознакама и количинама) и датотека координата (за постављање СМТ). Препоручује се ДФМ самопровера пре слања или можете да дозволите нашем инжењерском тиму да изврши преглед производности.

П: Које типове ПЦБ-а подржавате за склапање прототипа?
О: Подржавамо вишеслојне, високофреквентне, ХДИ, круте, круте флексибилне и флексибилне ПЦБ-е.

П: Да ли Фанваи пружа услуге набавке компоненти за прототипове?
О: Да. Наш тим за набавку има обимне тржишне ресурсе за набавку компоненти за мале количине прототипа по конкурентним ценама.

П: Које тестирање је укључено у фазу прототипа?
О: Тестирање укључује оптичку инспекцију АОИ, инспекцију рендгенским зракама, испитивање у кругу, функционално тестирање и тестирање сагоревања. Специфични план тестирања може се прилагодити на основу захтева пројекта.

Требате да покренете склоп прототипа за свој пројекат? Пошаљите своје Гербер датотеке, БОМ и координатне датотеке нашем инжењерском тиму. Ми ћемо дати ДФМ преглед и понуду у року од 24 сата.
