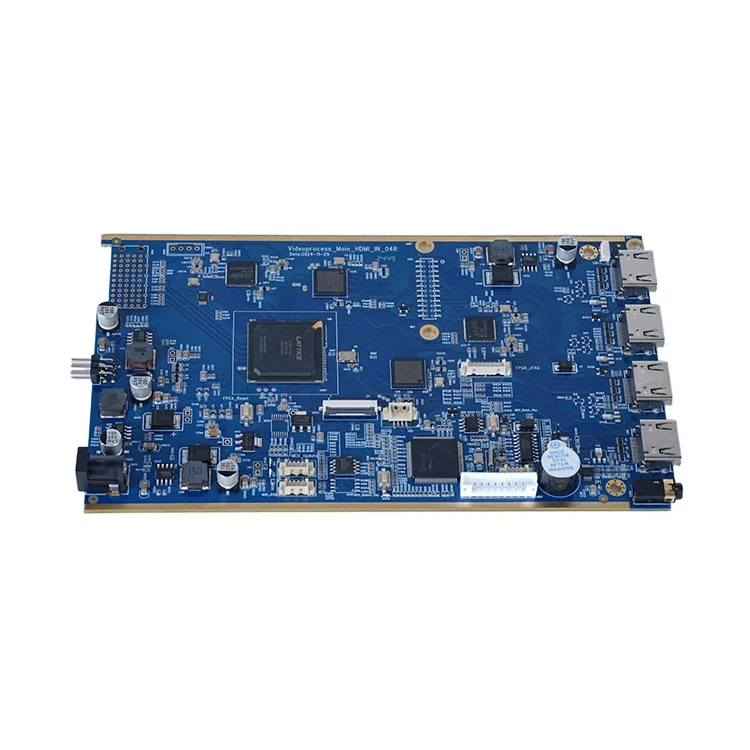

У савременој производњи електронике,БГА ПЦБ склопје постала једна од најпоузданијих и најефикаснијих технологија паковања за компактне уређаје. Са својом способношћу да подржи компоненте са великим бројем пинова, побољшаним термичким перформансама и стабилним лемним спојевима, широко се користи у комуникационој опреми, потрошачкој електроници, индустријским контролним системима и аутомобилској електроници. Како технологија еволуира ка минијатуризацији и високим перформансама, компаније волеСхензхен Фанваи Тецхнологи Цо., Лтд.пружају напреднеБГА ПЦБ склопрешења која обезбеђују оптималан квалитет, прецизност и издржљивост.
БГА (Балл Грид Арраи) уређаји користе куглице за лемљење распоређене у мрежи испод компоненте уместо пинова који се налазе на ободу. Ова структурна разлика доноси неколико кључних предности:
Већа густина везе
Боља електрична проводљивост
Побољшано одвођење топлоте
Врхунска стабилност перформанси
Смањен ризик од премошћавања лемљења
Ова технологија је посебно вредна када ваш производ захтева чвршћи интегритет сигнала и чвршће паковање него што то могу да испоруче конвенционалне СМД компоненте.
Примена одБГА ПЦБ склопзначајно повећава укупне перформансе уређаја. Његове скривене куглице за лемљење скраћују електричне путеве, смањујући отпор и побољшавајући брзину преноса сигнала. Штавише, већа контактна површина куглица за лемљење побољшава проводљивост топлоте, омогућавајући чиповима и процесорима велике снаге да остану стабилни током дуготрајног рада. За индустрије које захтевају поуздану и компактну електронику, овај начин склапања постаје незаменљив.
Кључне предности перформанси:
Нижа импеданса и побољшане перформансе високе фреквенције
Јака механичка веза за апликације отпорне на вибрације
Одлично управљање топлотом
Повећана способност обраде за ЦПУ, ГПУ и ИЦ
Испод је преглед производних параметара које подржаваСхензхен Фанваи Тецхнологи Цо., Лтд.заБГА ПЦБ склоп.
1. Преглед могућности склапања
| Категорија параметра | Спецификација |
|---|---|
| Врсте пакета | БГА, Мицро-БГА, ЦСП, ЛГА, КФН |
| Балл Питцх | 0,25 мм – 1,27 мм |
| Мин. ПЦБ Тхицкнесс | 0,4 мм |
| Макс. Величина ПЦБ-а | 510 мм × 510 мм |
| Врсте монтаже | БГА са оловом/без олова |
| Метода инспекције | Рендген, АОИ, функционално тестирање |
| Реворк Цапабилити | БГА уклањање, ребаллинг, замена |
2. Параметри лемљења и инспекције
Контрола температуре рефлов: тачност ±1°Ц
Стопа празнина: < 10% (оптимизовано за премиум апликације)
Толеранција копланарности: < 0,1 мм
Прецизност поравнања: ±20 μм
Прецизност постављања: До 01005 компоненти подржаних уз БГА
3. Компатибилност ПЦБ материјала
ФР4 Хигх-Тг
полиимид (ПИ)
Рогерс високофреквентне плоче
Хибридни вишеслојни ПЦБ
ХДИ плоче са слепим/укопаним везовима
Ови параметри обезбеђују стабилну, поновљиву и прецизну монтажу чак и за најсложеније БГА пројекте.
Индустрије које захтевају прецизност, издржљивост и високу густину компоненти доследно бирајуБГА ПЦБ склопјер обезбеђује:
Минимално кашњење сигнала
Дугорочна термичка стабилност
Јака механичка веза
Ниска стопа кварова при континуираном раду
Одличне ЕМЦ перформансе
Индустрије које широко примењују БГА ПЦБ склоп:
Потрошачка електроника (паметни телефони, таблети, лаптопови)
Индустријска контролна опрема
Аутомобилска електроника и навигациони системи
Медицинска електроника
Мрежни комуникациони уређаји
Ваздухопловство и одбрамбена електроника
Схензхен Фанваи Тецхнологи Цо., Лтд. нуди прилагођена БГА решења за испуњавање ових захтевних индустријских услова.
Поузданост у великој мери зависи од контроле процеса, технологије инспекције и инжењерске стручности. Запошљавамо:
Мере контроле квалитета:
Аутоматска оптичка инспекција (АОИ)
Открива мала неусклађеност, дефекте лемљења и проблеме са оријентацијом компоненти.
Рентгенски преглед
Неопходан за скривене лемне спојеве испод БГА пакета.
Проверава празнине, премошћивање, недовољан лем и отворене везе.
Рефлов Профилинг Оптимизатион
Обезбеђује да се куглице за лемљење потпуно топе и формирају уједначене везе.
Професионална технологија прераде
Наши инжењери могу безбедно да замене, поново намотају и поново поравнају БГА компоненте без оштећења ПЦБ-а.
Ове технике осигуравају да свака плоча испуњава глобалне стандарде квалитета као што су ИПЦ-А-610 и ИСО9001.
Права вредност одБГА ПЦБ склоплежи у његовој способности да помогне инжењерима да дизајнирају производе који су:
Мање
Брже
Енергетски ефикаснији
Поузданији у тешким условима
Пошто се БГА пакети налазе директно изнад куглица за лемљење, електрични путеви се скраћују, а отпор се смањује. Ова структура је идеална за производе који захтевају брзу обраду података или компактан унутрашњи распоред. На пример, уређаји који користе ЦПУ, меморијске чипове, Блуетоотх модуле или напредне мрежне ИЦ-ове имају велике користи од БГА склопа.
Да би осигурали оптималне перформансе, инжењери треба да процене:
Разматрање дизајна:
Адекватан пречник јастучића
Одговарајући дизајн маске за лемљење
Структура преко улошка ако је потребно
ПЦБ дистрибуција топлоте
Конфигурација криве рефлов
Одговарајући материјал и број слојева
Разматрања производње:
Прецизност опреме за постављање
Способност рендгенске инспекције
Инжењерско искуство са дизајном високе густине
Могућност прераде и поправке
Схензхен Фанваи Тецхнологи Цо., Лтд. пружа свеобухватну инжењерску подршку, помажући вам да оптимизујете изглед, смањите ризик монтаже и побољшате производни принос.
П1: Шта је БГА ПЦБ склоп и зашто се широко користи?
О:БГА ПЦБ монтажа је метода монтирања компоненти Балл Грид Арраи на штампане плоче помоћу куглица за лемљење распоређених испод паковања. Широко се користи јер обезбеђује везе високе густине, стабилне електричне перформансе и одлично одвођење топлоте, што је неопходно за модерне компактне електронске уређаје.
П2: Како БГА ПЦБ склоп побољшава поузданост мог производа?
О:Његова структура ствара јаке механичке везе и побољшава топлотну проводљивост. Ови фактори смањују стопу кварова, побољшавају стабилност перформанси и омогућавају ПЦБ-у да ефикасно ради под сталним условима високог оптерећења.
П3: Које инспекције су потребне током монтаже БГА ПЦБ-а?
О:Рендгенски преглед је обавезан да би се проверили скривени лемни спојеви. АОИ и функционално тестирање се такође препоручују да би се осигурала тачност поравнања, правилно лемљење и електричне перформансе.
П4: Може ли Схензхен Фанваи Тецхнологи Цо., Лтд. да управља сложеним пројектима БГА ПЦБ монтаже?
О:Да. Подржавамо БГА, Мицро-БГА, ЦСП и ХДИ плоче финог нагиба са напредним прецизним постављањем, контролом претока, рендгенским тестирањем и могућностима прераде, што нас чини поузданим партнером за комплетне услуге монтаже БГА.
Ако ваш пројекат захтева стабилан, високу прецизност и високе перформансеБГА ПЦБ склоп, наш инжењерски тим је спреман да подржи ваш развој од израде прототипа до масовне производње.
За више информација или техничке консултације, молимоконтакт Схензхен Фанваи Тецхнологи Цо., Лтд.— ваш поуздани партнер у напредној електронској производњи.
