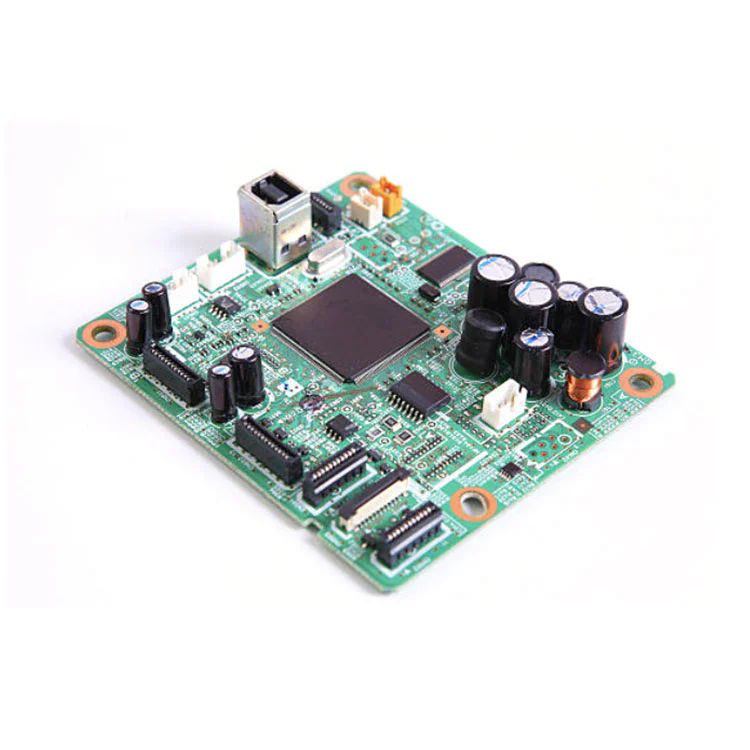

У данашњем делу брзог електронике, могућност мешања вишеструких ПЦБ технологија-крута, Флек, крута-флексибилно у једном интегрисаном раствору постала је критична.Мјешовито ПЦБ склопстиче се од обећања јер омогућава:
Компактан, лаган дизајн: спаја круте и флексибилне подлоге за факторе обрасца за спашавање простора.
Побољшана трајност и поузданост: Флек слојеви апсорбују механички стрес, смањење неуспеха.
Ефикасност трошкова: Комбинује процесе за смањење корака монтаже, набавке и инвентара.
Тренутни трендови Гоогле претраживања откривају велику потражњу за условима попут "мешовитих Скупштина ПЦБ-а," "ЦГРИД-ФЛЕКС ПЦБ склоп," и "Флек на круте ПЦБ интеграције". Структурирањем овог члана око централног оног упита - "Шта чини мешовито ПЦБ скупно за данашњу електронику?" - Помно се усклађујемо са намером за претраживање корисника и у тренду.
Испод је консолидовани преглед (у облику табеле) који нуди детаљан снимак мешовитих спецификација Скупштине ПЦБ. Ово показује наш професионализам и јасноћу.
| Значајка | Спецификација / Опис |
|---|---|
| Врсте подлоге | Крути ФР-4 слојеви, полиимидни флексибилни слојеви, чврсте конфигурације |
| Бројање слојева | До 20 слојева (мешавина ригид + флексибилна); Типични стацк: крути 6-8 + Флек 2-4 |
| Минимални траг / простор | РИГИД: 4 мил / 4 мил; Флек: 3 мил / 3 мил |
| Преко врста | Пролазни виас (ТХВ), Мицровиас (пречник ≥ 50 μм), сахрањен и слепи виас |
| Дебљина бакра | 1 оз (типично); до 3 оз тежи бакар за сегменте са високим струјом |
| Флек савијајући радијус | ≥ 10 × Дебљина, стандардна: ≥ 0,5 мм Радијус савијања за 0,05 мм Флек дебљина |
| Маска за лемљење | Флексибилна маска за лемљење за флексибилне површине, крута маска за ФР-4; бешавна транзиција |
| Компоненте монтаже | Површински носач, кроз рупу, мешовито СМТ / ТХТ компоненте; Флек зоне могу укључивати учвршћиве |
| Топлотно управљање | Уграђени бакрени авиони и термички виас за управљање подручјима са хотспот-ом |
| Стандарди квалитета | ИПЦ-6013 (Флек), ИПЦ-6012 (крути), ИПЦ-6018 (крути-флек), ИПЦ-А-600 класа 2; РОХС / СПЕЦИЈАЛНО |
Који су најкритичнији дизајн и обрада разматрања приликом планирања мешовите скупштине ПЦБ-а?
Компатибилност материјала и планирање стакара
Интерплаи између ригидних фр-4 и флексибилних полиимидних слојева мора се пажљиво пројектовати како би се избегла деламинација током флексибилности. Контролирање коефицијента топлотне експанзије (ЦТЕ) у погледу слојева осигурава дугорочну поузданост термичким циклусима.
Траг и преко интегритета у флексибилним зонама
Флек Зоне затражене толеранције: Разређивачи бакарни слојеви, контролирани траг / простор и оптимизовани путем дизајна (нпр. Пуњени и опуштени мицроваиас) да се одупрете умору од савијања.
Радијус савијања, флексибилни живот и механички стрес
Навођење правилног радијуса савијања (≥ 10 × дебљина) и спровођењем флексибилног тестирања под планираним динамичким условима осигурава да флексибилни одељци издрже оперативни покрет.
Стиффенер интеграција за скупштину компонената
Привремени или трајни учвршћивачи (нпр. ФР-4 листови или полимид који је подложио лепков) често се користе за симулирање круте подршке током СМТ / ТХТ склопа на флексибилним зонама, обезбеђивањем тачног постављања и лемљења, а затим је потребно.
Термички и сигнални усмјеравање
Мешовити ПЦБ се често комбинују струјни или РФ круг. Правилно термички путем низова и млевених авиона, упарени пажљивим распоредом слоја, одржавајте интегритет сигнала и расипање топлоте.
Производња и трошкови трошкова
Уравнотежавање сложености насупрот трошковима: Повећање слојева, микровиас или тешки бакар подиже цену. Рани ДФМ (Дизајн за производњу) Прегледи су од суштинског значаја за потврђивање изводљивости и економичности.
Могућности испитивања и прегледа
Мешани дизајн могу да ограничавају стандардни АОИ или рендген; Прилагођене плочице, Флек-флексибилни тестни џип или тестирање летећих сонда могу се тражити да би се потврдило постављање повезивања и постављања компонената.
П1: За шта се користи мешано на Скупштини ПЦБ?
А1: Запослена је где су крути само решења која падају у кратком носиоцама, склопиви уређаји, медицински имплантати, ваздухопловни сензорски низови - било која апликација захтева флексибилност, компактност и поузданост.
К2: Како можете да осигурате поузданост преко флексибилних транзиција?
А2: Пажљивог дизајна за слагање (одговарајући ЦТЕ), контролисани Радии, епоксидно или лепљење лепљења у транзицијским зонама, правилно путем облога и тестирања под симулираним механичким циклусима.
Скупштина мешане ПЦБ представља на челу савремене електроничке дизајн-достављене неуспоредиве интеграције крутих и флексибилних технологија. Кључ је у пажљивом планирању слагања, траговима / преко прецизности, механичком флексибилном тестирању, ДФМ анализи и строгом КА како би се осигурала и перформансе и одрживост трошкова.
Када заврши правилно коришћење правила експертних дизајна, робусни материјали и прецизно производно-мешовити ПЦБ склоп откључава нове могућности производа у напредним носивим, медицинским, ваздухопловним, аутомобилским и потрошачким уређајима.
УФанваи, Доносимо преко две деценије експертизе на напредном ПЦБ и крути-флексибилној изради. Наше мешовите ПЦБ монтажне услуге комбинују висококвалитетне материјале, водеће стандарде у индустрији (ИПЦ усклађеност, рохс / домет) и прилагођавање подршке ДФМ да би се постигла трајна решења високих перформанси на скали.
Без обзира да ли прототипирате или пропадате за производњу високог обима, наш тим осигурава изврсност дизајна до испоруке.Контактирајте насДанас да уздигнете дизајне производа са прецизним мешовитим решењима Скупштине ПЦБ.
