У данашњој дигиталној ери, скоро сваки модерни уређај - од паметних телефона и медицинске опреме за аутомобиле системе управљања-ослања на штампану плочу (ПЦБ). Док су се једнослојни и двослојни ПЦБ широко користили деценијама, потражња за моћнији и компактнијим уређајима је направилаВишеслојни ПЦБИндустријски стандард у електроничкој електроници.

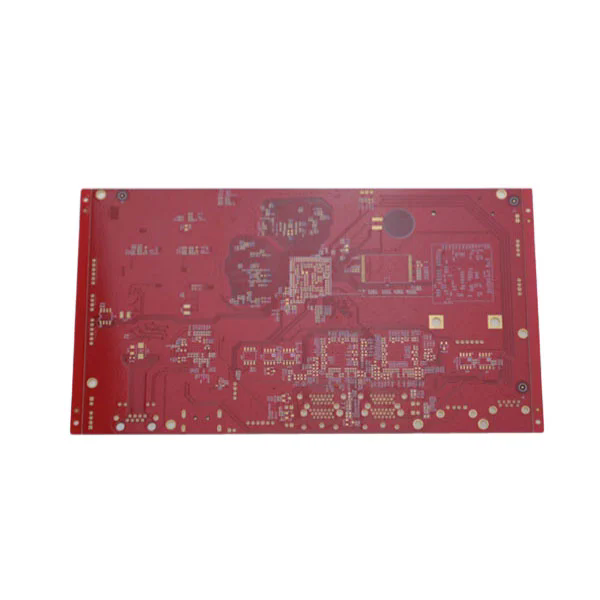

Вишеслојни ПЦБ састоји се од три или више проводљивих бакрених слојева који су заједно постављени, раздвојени изолацијским материјалом познатим као диелектрични. За разлику од једноструких или двостраних плоча, вишеслојни ПЦБ омогућавају дизајнерима да постигну сложено усмјеравање, већу функционалност и побољшану поузданост. Ова архитектура не само оптимизује проток сигнала, али такође значајно смањује електромагнетну сметњу, што је главна брига у круговима велике брзине.
Предности вишеслојних ПЦБ-а иду далеко изван њихове структурне сложености. Они омогућавају произвођачима да граде уређаје који су мањи, лакши и издржљивији, без жртвовања моћи или ефикасности прераде. Било да је у ваздухопловству, телекомуникацијама или медицинској технологији, свестраност вишеслојних ПЦБ-а направила их је камен темељац иновација.
На основном нивоу, вишеслојне ПЦБ-ове решавају проблем ограничених простора и уских улога перформанси. Постављањем више слојева бакра, дизајнери добијају способност разумније да се разређују сигнале и избегну проблеме загушења која се јављају са традиционалним двослојним плочама. Ово је један од кључних разлога зашто вишеслојни ПЦБС доминирају индустрије у којима су и минијатуризација и перформансе од суштинског значаја.
Принцип рада вишеслојног ПЦБ-а лежи у свом слојевом дизајну. Сваки проводни слој је затегнут обрасцима круга, док је виос (кроз рупе, слепи виас или сахрањени виас) повезати ове слојеве како би се омогућила бешавне електричне комуникације. Диелектрични слојеви изолирају бакарне слојеве, осигуравајући да електрични сигнали путују са минималним сметњама и максималном ефикасношћу.
Да бисте боље илустрирали професионалне параметре типичне вишеслојне ПЦБ, узмите у обзир следећу табелу:
| Параметар | Распон спецификација |
|---|---|
| Бројање слојева | 4 до 40+ слојева |
| Основни материјал | ФР4, високи ТГ ФР4, Рогерс, полиимид |
| Дебљина бакра | 0,5 оз до 3 оз по слоју |
| Дебљина плоча | 0,4 мм до 5,0 мм |
| Мин. Величина рупе | 0,1 мм |
| Површинска завршна обрада | Хасл, ениг, осп, урањање сребро |
| Контрола импеданције | ± 10% толеранција |
| Радна температура | -40 ° Ц до + 150 ° Ц |
| Боја маске за лемљење | Зелена, црна, бела, плава, црвена |
Ови параметри одражавају не само инжењерске способности већ и опције прилагођавања које произвођачи могу пружити. На пример, избор високог ТГ ФР4 или Рогерс Материјал осигурава отпорност на топлоту и стабилност у захтевним окружењима као што су аутомобилски радарски системи или ваздухопловство Авионицс. Дебљина бакра је пресудна за руковање тренутним оптерећењима, док контрола импеданције директно утиче на пренос сигнала високог фреквенцијског сигнала.
Процес дизајнирања вишеслојног ПЦБ-а укључује више корака: шематски креирање, планирање, усмјеравање слојева и симулационог испитивања. Инжењери морају пажљиво уравнотежити електричне, топлотне и механичке захтеве. Лоше планирање може довести до крстова, прегревања или губитка сигнала, због чега се вишеслојни ПЦБ дизајн сматра науком и уметност.
Штавише, напредак у технологији израде ПЦБ-а - као што су мицровиас ласерских избушених, ХДИ (хигх-густина повезује методе и уграђене компоненте - гурнули су вишеслојне плоче на нове висине перформанси. Ове карактеристике омогућавају модерним ПЦБ-има да подрже 5Г, иОТ, вештачке обавештајне уређаје и опрему за медицинску дијагностику следеће генерације.
Разлог зашто индустрије све више одаберу вишеслојне ПЦБС је јасна: испоручују врхунске перформансе и поузданост у поређењу са једнослојним или двослојним алтернативама. Ево неких најважнијих користи које објашњавају своје раширено усвајање:
Високог интегритета сигнала: са контролисаном импеданцијом и више-приземним авионима, вишеслојним ПЦБ-ом минимизира изобличење сигнала. Ово је пресудно за велике брзине апликација као што су сервери података и 5Г базне станице.
Компактни дизајн: Сложање слагања вертикално смањује потребу за већим површинама плоче, омогућавајући произвођачима да производе мање и лакше без губитка моћи.
Побољшана трајност: Мултилаиер ПЦБС је изграђен висококвалитетним материјалима који издрже стрес за животну средину, укључујући флуктуације температуре, вибрације и механички шок.
Смањено електромагнетно сметње (ЕМИ): Употреба тла и стратешког рутирања помаже у штитити осетљиве кругове од буке, осигуравајући доследне перформансе.
Свестраност: Од потрошачких гатова до сателитима, вишеслојни ПЦБ су прилагодљиви различитим индустријама и апликацијама.
На пример, у аутомобилској индустрији, вишеслојним ПЦБ-овима напаја напредне системе возача (АДАС), инфотаинмент у возилу и системима управљања батеријама у електричним возилима. У медицинској опреми су од суштинског значаја за МРИ скенере, пејсмејкере и системе за снимање, где поузданост може значити живот или смрт. У сектору телекомуникација, вишеслојни ПЦБ омогућавају преношење података са високим фреквенцијама преко компактних уређаја који захтевају стабилну повезаност.
Способност вишеслојних ПЦБ-а за смањење величине величине, побољшање перформанси и поузданост чине их не-преговарачким избором у модерном екосистему електронике.
К1: Која је главна разлика између вишеслојне ПЦБ и двослојног ПЦБ-а?
Двоструки слојни ПЦБ има само два проводљива слоја, ограничавајући сложеност усмјеравања круга. Мултилаиер ПЦБ, међутим, хмељи три или више проводљивих слојева, омогућавајући компактније дизајне, бољи интегритет сигнала и веће перформансе. То чини вишеслојним ПЦБ-ом пожељни избор за брзу, високу густину и апликације велике поузданости.
К2: Колико дуго вишеслојна ПЦБ обично траје у захтевним апликацијама?
Животни век вишеслојне ПЦБ зависи од селекције материјала, оперативног окружења и квалитета производње. Са високим ТГ ФР4 или специјализованим материјалима попут полиимида, вишеслојни ПЦБ може трајати 10-20 година или више у индустријским или ваздухопловним апликацијама. Правилно управљање топлотним управљањем и дорадом површине додатно проширују издржљивост.
Како потражња за напредном електроником расте, предузећа захтевају ПЦБ партнери који могу да испоруче не само производе, већ дугорочну поузданост.ФанваиОсновао се као поуздан произвођач вишеслојних ПЦБ-а комбинујући врхунске процесе израде са строгом контролом квалитета. Од малог пакета прототипа до велике продукције, Фанваи осигурава да сваки одбор испуњава међународне стандарде за перформансе и сигурност.
Ако тражите издржљиве, вишеслојне вишеслојне ПЦБ-ове прилагођене вашој одређеној апликацији, сада је време за повезивање са нашим тимом.Контактирајте насДанас да научите како Фанваи може да подржи ваше следеће иновације са Светске класе ПЦБ решења.
-
