ОЕМ матична плоча за пуњење ПЦБА

Производни процес ОЕМ матичне плоче за пуњење ПЦБА

Подлоге користе ФР-4 или високофреквентне материјале (као што је Рогерс 4350Б).

Позлаћење или ОСП површинска обрада је усвојена како би се осигурала поузданост контакта.

Кључне компоненте, као што су ДЦ-ДЦ модули, пролазе кроз 100% тестове старења.

ПЦБА матичне плоче за пуњење су класификоване у два типа на основу начина пуњења:

Шипови за пуњење наизменичном струјом и гомиле за пуњење једносмерном струјом.

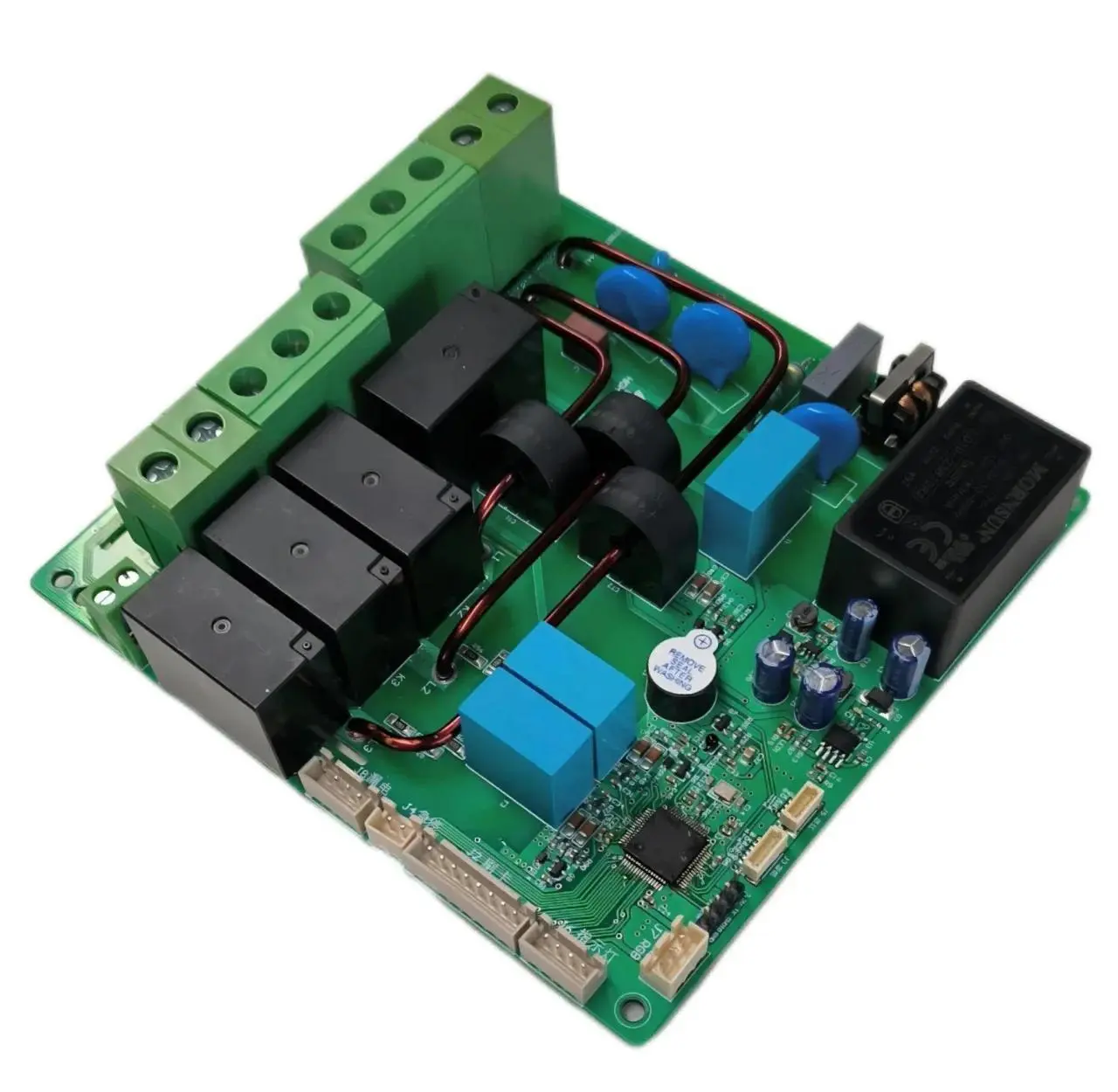

АЦ Цхаргинг Пиле плоча:Ова плоча претвара наизменичну струју из мреже у једносмерну струју преко пуњача у возилу (ОБЦ). Његове основне функције укључују:

Контрола ЦП терминала:Комуницира са БМС-ом возила користећи ПВМ сигнале за праћење статуса пуњења (нпр. уметање пиштоља, припрема за пуњење, почетак пуњења). Радни напон је 12В/9В/6В са фреквенцијом од 1кХз.

Детекција ЦЦ терминала:Потврђује статус везе пиштоља за пуњење кроз промене отпора и одређује капацитет излазне струје (нпр. отпор од 1,5 кΩ одговара струји од 8 А).

Типични параметри:Улаз 220В АЦ, излазна снага 7кВ/11кВ, степен заштите ИП54.

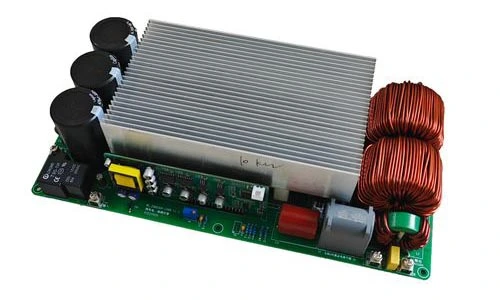

ДЦ плоча за пуњење:Ова плоча директно емитује високонапонску једносмерну струју. Његови основни модули укључују:

АЦ/ДЦ исправљачки и ПФЦ модул:Претвара трофазни 380В АЦ у високонапонску једносмерну (750-850В) користећи технологију активне корекције фактора снаге (ПФЦ), са ефикасношћу већом од 97%.

ДЦ/ДЦ модул за конверзију:Подешава напон потребном опсегу батерије (нпр. 200-920В) преко ЛЛЦ резонантне топологије и подржава динамичку контролу струје (до неколико стотина ампера).

Типични параметри:Улаз 380В АЦ, излазна снага 30-120кВ, интегрисани главни контролни чип СТМ32Ф207ЗЕТ, подржава ЦАН/РС-485 комуникацију.
