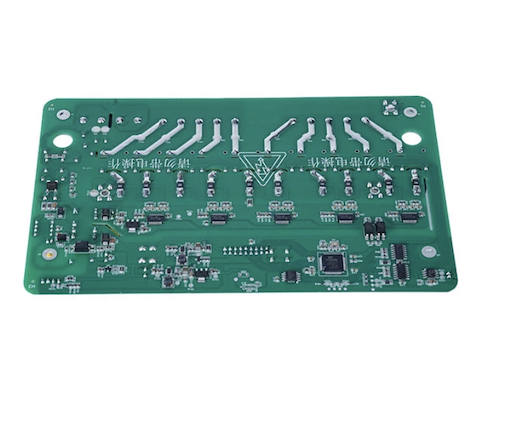

СМТ и ТХТ монтажа ПЦБ плоче за брзу израду прототипа

СМТ и ТХТ склоп ПЦБ плоче за брзу израду прототипа који обезбеђује Фанваи почиње са ДФМ прегледом који открива размак између плочица, величину рупа и проблеме са зазором компоненти пре постављања прве компоненте. Затим састављамо вашу плочу користећи СМТ постављање, кроз лемљење рупа и потпуно тестирање. Уз испоруку од 24 сата од потврде датотеке, добијате радне плоче довољно брзо да наставите развој. Један део је наш минимум да би ваш буџет и плаћање учинили флексибилнијим.

Предности монтаже прототипа ПЦБ-а

1. Рана валидација, смањење ризика

СМТ и ТХТ монтажа ПЦБ плоче за брзу израду прототипа омогућава вам да тестирате свој дизајн кола у физичком свету пре него што се посветите скупим производним алатима и великим поруџбинама компоненти. Уочавање грешке у дизајну у овој фази кошта само делић онога што би било потребно да се преради масовно произведена серија. Једна итерација прототипа може спречити катастрофалан губитак који би иначе био откривен тек након што се направе хиљаде јединица.

2. Убрзана итерација истраживања и развоја

Брз обрт, обично 24 сата, значи да ваш инжењерски тим може примити нове ревизије плоче у року од неколико дана и одмах почети са тестирањем. Краћи циклуси понављања омогућавају више прецизирања дизајна у оквиру истог временског оквира пројекта, директно побољшавајући зрелост производа пре пуштања у производњу.

3. Паралелни развој фирмвера

Прототипне плоче пружају праву хардверску платформу за софтверске инжењере за писање и тестирање уграђеног кода. Уместо чекања на производне плоче, развој фирмвера може да се настави паралелно са валидацијом хардвера, компримујући целокупни распоред пројекта. Овај паралелни ток рада је од суштинског значаја за испуњавање тесних тржишних оквира.

4. Контролисана структура трошкова

Производња у малим серијама одржава трошкове фазе прототипа далеко испод цене комплетне производње. Тимови за истраживање и развој и стартупи могу наручити тачно онолико плоча потребних за тестирање, избегавајући вишак залиха и непотребне капиталне издатке. Ова флексибилност чини израду прототипа доступним чак и за пројекте са ограниченим буџетом.

Зашто инжењери бирају Фанваи

Фанваи разуме захтеве фазе израде прототипа: брзину, тачност и контролу трошкова. Ево конкретних предности због којих се инжењери враћају.

1. Муњевито извођење:од Гербер фајлова до испоручених плоча за 24 сата. Стандардни циклуси брзог окретања трају 3 до 7 дана; наша испорука 24 сата омогућава инжењерским тимовима да заврше више рунди валидације дизајна у оквиру истог временског оквира пројекта.

2. Нема минималне количине поруџбине:изградити 1 до 50 јединица исплативо. Тимови за истраживање и развој и стартупи могу наручити тачно оно што им је потребно за тестирање без обавезивања на велике количине, држећи буџете прототипа под контролом.

3. Праћење производње у реалном времену:преко нашег онлине производног портала, клијенти могу пратити напредак монтаже у било ком тренутку. Статус сваке плоче је транспарентан од постављања до тестирања, а сваки корак је следљив, тако да се планирање пројекта више не ослања на е-пошту или телефонске позиве.

4. Могућност прецизног постављања:АСМ СиПлаце СКС2 системи за постављање постижу тачност позиционирања од 0,1 мм за компоненте 01005. Овај ниво прецизности осигурава да се минијатурне компоненте правилно постављају на плоче високе густине, што директно одређује да ли ће прототип који користи ултра мала паковања исправно функционисати.

5. Подршка мешовите технологије:СМТ, ТХТ и конектори за пресовање могу се саставити на истој плочи. Када ваш дизајн укључује и БГА чипове и велике конекторе, не морате да делите производњу на више добављача; све то завршавамо у једном објекту.

6. БГА и ЦСП руковање:БГА и ЦСП компоненте са кораком од 0,3 мм су састављене и верификоване рендгенским прегледом. Ово подржава дизајне који користе најновију генерацију уређаја са мрежом лоптица са малим кораком. Квалитет лемних спојева за ове компоненте не може се потврдити само оптичком инспекцијом; Рендген је једини метод верификације.

7. Развојна подршка без ризика:бесплатна ДФМ провера открива грешке у дизајну пре производње, а статистика показује да 83% проблема са монтажом потиче од недостатака у производњи у фази пројектовања. За заштиту ИП-а, потписујемо уговоре о поверљивости и користимо шифровани пренос података тако да ваше датотеке дизајна не процуре или се користе у друге сврхе. За набавку компоненти, имамо приступ преко 20 милиона делова који се налазе на лагеру и интегришемо се са великим дистрибутерима као што су Моусер и ДигиКеи, тако да компоненте прототипа мале количине нису проблем у погледу минималних количина наруџбине или времена испоруке.

Подручја примене

Фанваи-ова услуга СМТ и ТХТ монтаже ПЦБ плоче за брзо израду прототипа се широко користи у следећим областима.

ИоТ уређаји и носиви уређаји:мали фактор форме, велика густина и ниска потрошња енергије захтевају прецизно постављање и брзу итерацију током израде прототипа. Типични производи укључују паметне сензоре, траке за праћење здравља и бежичне комуникационе модуле.

Аутомобилски контролни модули:у електроници возила захтевају високу поузданост и отпорност на животну средину. Прототипови ЕЦУ-а, БМС плоче за управљање батеријама и модули за контролу каросерије захтевају неопходну функционалну верификацију и тестирање поузданости у фази прототипа.

Медицински дијагностички алати:медицински уређаји укључују стриктно одобрење прописа; темељна валидација у фази прототипа је предуслов за накнадну ФДА или ЦЕ сертификацију. Ово укључује матичне плоче монитора, ултразвучне контролне плоче и преносиву дијагностичку опрему.

Системи за тестирање ваздухопловства:високи захтеви за поузданост значе да свака промена дизајна мора бити физички верификована. Прототипне плоче за контролоре авионике и системе за прикупљање података о тестовима лета морају да задовоље спецификације конформног премаза војног квалитета и ТХТ конектора за пресовање.

Телекомуникациона и мрежна опрема:сложене плоче велике брзине имају користи од склапања прототипа да би се потврдио интегритет сигнала пре производње. Ово укључује матичне плоче рутера, контролне плоче оптичких модула и РФ плоче базних станица.

Испитивање и контрола квалитета

Тестирање СМТ и ТХТ монтаже ПЦБ плоче за брзу израду прототипа је критичан корак у електронској производњи. Фанваи нуди свеобухватан спектар услуга тестирања.

Ин Цирцуит Тестинг верификује електричне перформансе појединачних компоненти и кола на склопљеној плочи, брзо откривајући кратке спојеве, прекиде и одступања параметара компоненти.

Функционално тестирање потврђује да плоча ради како је дизајнирана у стварним радним условима, симулирајући стварне сценарије употребе.

Бурн Ин Тестинг подвргава плоче продуженом раду како би се идентификовали ранији кварови пре него што стигну на терен, обезбеђујући да испоручене плоче не показују скривене грешке током непрекидног рада.

Аутоматизована оптичка инспекција открива дефекте лемљења, грешке у постављању компоненти и проблеме са поларитетом, покривајући свеобухватну инспекцију квалитета изгледа лемних спојева.

Рендгенска инспекција обезбеђује видљивост скривених спојева као што су БГА и ЛГА који се не могу оптички прегледати, потврђујући интегритет лемних спојева за уређаје са кугличним мрежама.

Заједничка питања скупштине и превенција

Лош квалитет лемљења укључујући хладне спојеве, мостове за лемљење и недовољан лем.

Превенција:контролисани профили рефлов и СПИ контрола пасте за лемљење, где се за сваку плочу бележе дебљина и облик пасте.

Грешке у постављању компоненти које укључују нетачну оријентацију или положај.

Превенција:АОИ инспекција након постављања и рендгенска верификација за БГА.

Неподударање пакета када пакет компоненти не одговара дизајну ПЦБ плочице.

Превенција:ДФМ преглед пре производње, где наш инжењерски тим проверава димензије пакета сваке компоненте.

Грешке у фајловима као што су недостајући Гербер слојеви или нетачне датотеке за бушење.

Превенција:инжењерска верификација свих долазних датотека како би се осигурала комплетност слоја и исправне координате бушења.

Који процес монтаже је прави за вас?
