ФАНВАИ је специјализован за пружање ефикасних и поузданих сервиса Скупштине ПЦБ-а, прецизно прилагођене вашим јединственим захтевима за убрзање успеха вашег производа.

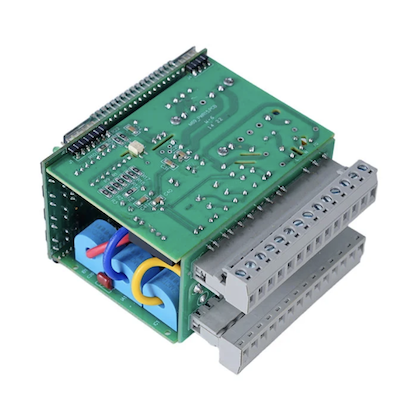

Склоп штампане плоче високе густине са услугом БГА пакета компаније Фанваи је погодан за АИ процесоре, телекомуникациону опрему, медицинске уређаје и индустријске контроле. БГА пакети су направљени од силиконске матрице за обраду, слоја међусобног повезивања који повезује матрицу са подлогом и низа куглица за лемљење на доњој страни која се причвршћује на ПЦБ. Овај дизајн обезбеђује високу густину везе, кратке путеве сигнала за боље електричне перформансе, ефикасан пренос топлоте на плочу и функцију самопоравнања током лемљења која исправља мање помаке при постављању. Наша услуга управља пуним током рада од подршке за распоред ПЦБ-а до монтаже и завршне инспекције.
БГА пакети се повезују са ПЦБ-ом преко низа куглица за лемљење на доњој страни компоненте. Током процеса рефлов, све куглице за лемљење се истовремено загревају до тачке топљења. Површински напон растопљеног лема повлачи компоненту у прецизно поравнање са ПЦБ јастучићима, формирајући истовремено електричне, механичке и термичке везе. Овај ефекат самопоравнања компензује мање грешке при постављању и разлог је зашто БГА склопови могу постићи високе приносе упркос малим величинама корака.
БГА паковање је главни избор за врхунске чипове због следећих предности.
Висока густина
Подржава стотине или хиљаде веза у компактном отиску, омогућавајући сложене дизајне.
Супериорне електричне перформансе
Долази из кратких путева међусобног повезивања који смањују индуктивност и отпор, ефикасно минимизирајући високофреквентно изобличење сигнала за РФ и апликације велике брзине.
Боље управљање топлотом
То се дешава зато што куглице за лемљење проводе топлоту на ПЦБ ефикасније од традиционалних проводника.
Ефекат самопоравнања
Површинска монтажа штампане плоче за БГА плоче значи да током поновног тока, површински напон растопљеног лема аутоматски исправља мања одступања у постављању, побољшавајући принос монтаже.
Склапање штампане плоче високе густине са БГА пакетом је најзахтевнији сегмент СМТ склопа. Сваки корак захтева прецизну контролу за постизање поузданих спојева.
1. Дизајн ПЦБ подлоге
Постоје две опције. НСМД јастучићи немају маску за лемљење преко ивица јастучића, што обезбеђује конзистентне димензије и јаче механичке спојеве. СМД јастучићи имају маску за лемљење која покрива ивице јастучића, концентришући термички стрес и резултирајући мањом ефективном површином лемљења. За дигитална кола велике брзине, НСМД је пожељнији. Када се БГА нагиб падне на 0,5 мм или ниже, преко-ин-пад постаје неопходан јер традиционално извлачење псеће кости не може да стане. Преко пуњења и равности облагања су критичне. Неравне површине стварају празнине током рефлов.
2. Дизајн шаблона
Дизајн шаблона одређује запремину пасте за лемљење. За БГА склопове финог нагиба, потребне су ласерски исечене и електрополиране шаблоне са компензацијом величине отвора. За БГА са кораком од 0,4 мм, дебљина шаблона је обично 0,1 мм. Величина и облик отвора су прилагођени да би се постигла тачна запремина пасте за сваку величину БГА куглице.
3. Пласман
БГА компоненте се постављају коришћењем аутоматизоване опреме за подизање и постављање са поравнањем вида. Тачност постављања од +/- 0,03 мм обезбеђује да се свака куглица за лемљење поравна са одговарајућим јастучићем.
4. Рефлов лемљење
Профил рефлов је најкритичнији параметар у БГА монтажи. Профил се састоји од четири фазе. Предзагревање користи брзину рампе од 1 до 3°Ц у секунди, смањујући температурну разлику између БГА и ПЦБ-а како би се спречило савијање. Потапање се држи на 150 до 200°Ц 60 до 90 секунди, активирајући флукс и уклањајући оксиде. Рефлов достиже вршну температуру од 235 до 245°Ц за САЦ305 без олова, са временом изнад ликвидуса од 60 до 90 секунди. Хлађење користи брзину хлађења од 2 до 4°Ц у секунди, рафинишући структуру зрна за побољшани век трајања. Температуре испод минималне узрокују хладне спојеве. Температуре изнад максимума оштећују унутрашњу структуру БГА компоненте.
Склоп штампане плоче високе густине са услугом БГА пакета компаније Фанваи укључује следеће техничке могућности.
Опсег БГА величина: Склапање БГА компоненти од 1к1мм до 50к50мм, покривајући микро БГА за преносиве уређаје и велико тело ФЦБГА за процесоре високих перформанси.
Величина гласа: Минимални корак од 0,4 мм са прецизношћу постављања од +/- 0,03 мм. Корак испод 0,4 мм се процењује од случаја до случаја.
Број слојева на плочи: Подршка за монтажу за плоче од 1 до 108 слојева, покривајући једноставне двостране плоче кроз сложене задње плоче са високим бројем слојева.
Дебљина плоче: Подржава дебљину плоче од 0,2 мм до 10,0 мм, покривајући флексибилна кола кроз круте задње плоче.
Подршка за пасивне компоненте: Саставља пасивне компоненте до 01005 и 0201 заједно са БГА пакетима на истој плочи.
Лемне кугле: Подржава и оловне и безоловне лемне легуре.
Сертификати: ИСО9001, ИСО14001, ИСО13485, РоХС, ИПЦ.
БГА ПЦБ склоп је од суштинског значаја за апликације које захтевају високу И/О густину, интегритет сигнала и термичке перформансе. Склоп штампане плоче високе густине са БГА пакетом служи овим кључним секторима.
АИ и рачунарство високих перформанси: ГПУ, АИ акцелератори и серверски процесори користе велике ФЦБГА пакете са хиљадама веза.
Телекомуникације: 5Г чипови основног појаса, мрежни процесори и комутациони АСИЦ-ови захтевају фини БГА за брзи пренос података.
Медицински уређаји: Дијагностичка опрема за снимање, монитори пацијената и преносиви медицински инструменти користе БГА за компактну, поуздану електронику.
Индустријска контрола: ПЛЦ-ови, моторни погони и контролери за аутоматизацију користе БГА за процесне и комуникационе функције.
Потрошачка електроника: Паметни телефони, таблети и носиви уређаји користе микро БГА за дизајне са ограниченим простором.
Прецизна опрема за постављање
Тачност постављања од +/- 0,03 мм подржава БГА финог нагиба до 0,4 мм.
Контролисано профилисање повратног тока
Вишезонске рефлов пећи омогућавају прецизне термичке профиле за различите типове БГА паковања и легура за лемљење.
Рентгенски преглед
2Д и 3Д рендгенски системи потврђују квалитет спојева за сваки БГА на свакој плочи.
БГА прерада и ребаллинг
Наменске станице за прераду са контролисаним термичким профилима обављају уклањање БГА, чишћење јастучића, поновно наношење и замену према ИПЦ-7711/7721 стандардима.
Подршка дизајну
Консултације о распореду ПЦБ-а за оптимизацију БГА рутирања, укључујући препоруке за дизајн јастучића и стратегије виа-ин-пад.
Комплетна услуга
Од оптимизације распореда ПЦБ-а преко набавке компоненти, монтаже, инспекције и прераде, све преко једне тачке контакта.
Цертификати
ИСО9001, ИСО14001, ИСО13485, РоХС, ИПЦ, са процесима монтаже у складу са стандардима ИПЦ-А-610 и ИПЦ-7095.
Фанваи пружа прилагођену монтажу штампане плоче високе густине са услугама БГА пакета прилагођене специфичним захтевима дизајна и производње.
Подршка дизајнуНаш инжењерски тим ради са вама током фазе постављања ПЦБ-а како би оптимизовао дизајн јастучића, путем постављања и усмеравања вентилатора за БГА пакете, смањујући ризик од проблема са склапањем пре почетка производње.
Цомпонент СоурцингМи се бавимо набавком БГА компоненти преко овлашћених ланаца снабдевања, обезбеђујући аутентичност и следљивост. За компоненте са дугим роком испоруке или статусом на крају животног века, дајемо алтернативне препоруке.
Опције склапањаУслуге укључују монтажу прототипа, масовну производњу, прераду, поновно балирање и замену компоненти. Прилагођавамо се вашој фази пројекта и захтевима распореда.
Прилагођено тестирањеПротоколи тестирања су дефинисани по пројекту, а не примењују се једнообразно. Ми прилагођавамо инспекцију и тестирање специфичном типу БГА пакета, сложености плоче и захтевима апликације.
Паковање и доставаПлоче су очишћене, премазане ако је наведено, упаковане у складу са ЕСД стандардима и испоручене са пуном документацијом о следљивости на вашу назначену локацију.
П: Који је минимални БГА нагиб који Фанваи може саставити?
О: Фанваи стандардно подржава БГА склоп до 0,4 мм корака. Корак испод 0,4 мм се процењује од случаја до случаја.
П: Да ли Фанваи пружа подршку дизајну за БГА склоп?
О: Да. Фанваи пружа консултације о распореду ПЦБ-а за оптимизацију БГА рутирања, укључујући препоруке о дизајну јастучића, пуњењу виа-ин-пад и стратегијама фан-оут.
П: Које је типично време за монтажу БГА?
О: Прототип БГА склопова се обично испоручује у року од 5 до 7 радних дана. Обим поруџбина се планира на основу доступности компоненти и сложености плоче. Доступне су брзе услуге.
П: Може ли Фанваи прерадити БГА који није успио?
О: Да. Фанваи обезбеђује уклањање БГА, чишћење јастучића, поновно наношење и замену помоћу наменских станица за прераду са контролисаним термичким профилима. Прерада се врши према ИПЦ-7711/7721 стандардима.
П: Које типове БГА пакета подржава Фанваи?
О: Фанваи подржава ПБГА, ЦБГА, ФЦБГА, Мицро БГА и ЛГА пакете, као и µБГА, ЦТБГА, ЦАБГА, ЦВБГА и ВФБГА.
